D38999/26KB98SN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular SKT 6 POS Crimp ST Cable Mount 6 Terminal 1 Port Circular MIL Spec Connector 6P PLG SZ 11 SKT CBL MNT CONN PLUG 6POS STRAIGHT W/SCKT CONNECTOR, CIRC, 11-98, 6WAY, SIZE 11
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	欧盟RoHS	Compliant
MIL类型	MIL-DTL-38999 III	海关税号	85369010
认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	Normal	额定电压	600VAC, 850VDC
最大额定电流	7.5A	最小供电电压	1800

机械参数

重量	0.001	直径	25
包装方式	Bulk	屏蔽	Yes
出线方向	No	外壳尺寸	11
导线线规	24,22,20	方向	N (Normal)
外壳样式	In-Line	端接方式	Crimp
触点尺寸	6#20	触头类型	6Signal
外壳颜色	Silver	安装类型	Cable Mount
外壳镀层	Stainless Steel, Firewall	连接器类型	Plug, Female Sockets
接触镀层	Gold	紧固类型	Threaded
安装样式	Wire	外壳材料（壳体）	Stainless Steel
连接器样式	Plug	插入件材料	Hard Dielectric
插入角度	11-98	本体材料	:Stainless Steel
外壳尺寸，MIL	B	触头材料	Copper Alloy
总长度	31.34	端接样式	Crimp
第一触头极性	SKT	配接方向	Self Locking
触点数	6	接触件端接	:Crimp
位数	6	外壳尺寸-插件	11-98
衬套/护套类型	Silicone	外壳材料及表面处理	Stainless Steel
接触镀层厚度	50µin (1.27µm)	第一连接器安装类型	:Cable
外壳尺寸-插入件（转换至）	11-98

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	规格说明	MIL-DTL-38999

环境参数

额定等级	I	机械寿命	500
防护等级	Environment Resistant	工作温度	200°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

inhouse_Amphenol_DTL-38999_III%20TV%20-183700.pdf

PDF 文档

12-092.pdf

相关型号

D38999/24KB98PN

amphenol

Conn MIL-DTL-38999 Circular PIN 6 POS Crimp ST Jam Nut 6 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 6POS JAM NUT W/PINS Circular MIL Spec Connector 6P jam nut pin sz 11 CONNECTOR, CIRC, 11-98, 6WAY, SIZE 11

¥905.0832

详情

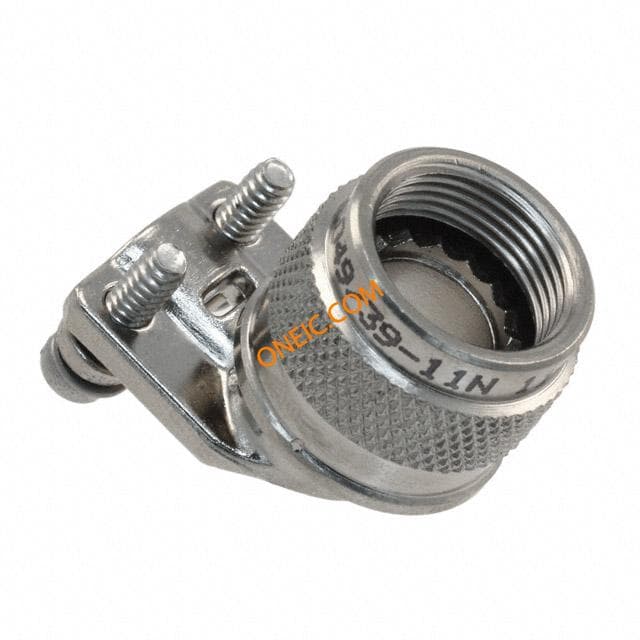

A850493911N

Amphenol PCD

Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, Nickel, Size 11 STRAIN RELIEF 90 DEG SHELL SZ 11

¥53.4456

详情

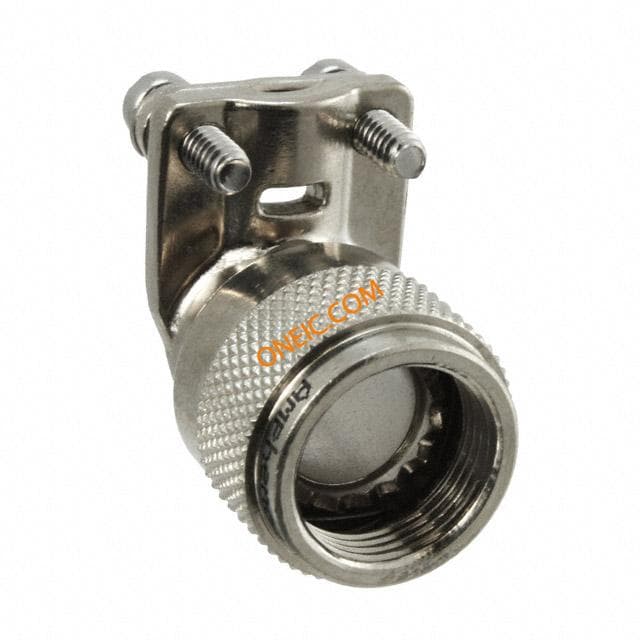

A8504939S11N
