D38999/26JJ35PA
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-DTL-38999 Circular PIN 128 POS Crimp ST Cable Mount 128 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 128POS STRAIGHT W/PINS Circular MIL Spec Connector 128P ST PLUG SZ 25 CONNECTOR, CIRCULAR, SIZE 25, 128WAY |
| 分类 |
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | 欧盟RoHS | Not Compliant |
| MIL类型 | MIL-DTL-38999 III | 海关税号 | 85369010 |
| 认证机构 | :MIL-DTL-38999 Series III | ||
电气参数
| 插入损耗 | A | 额定电压 | 400VAC, 550VDC |
| 最大额定电流 | 5A | 最小供电电压 | 1300 |
机械参数
| 重量 | 0.001 | 直径 | 48 |
| 包装方式 | Bulk | 屏蔽 | Yes |
| 出线方向 | No | 外壳尺寸 | 25 |
| 导线线规 | 28,26,24,22 | 方向 | A |
| 外壳样式 | straight plug | 端接方式 | Crimp |
| 触点尺寸 | 128#22D | 触头类型 | 128Signal |
| 外壳颜色 | Olive Drab | 安装类型 | Cable Mount |
| 外壳镀层 | Cadmium Over Nickel | 连接器类型 | MIL-DTL-38999 Series III Connector |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Wire | 封装形式 | :Straight Plug |
| 外壳材料（壳体） | Aluminum | 连接器样式 | Plug |
| 插入件材料 | Hard Dielectric | 插入角度 | 25-35 |
| 本体材料 | :Composite | 外壳尺寸，MIL | J |
| 触头材料 | Copper Alloy | 总长度 | 31.34 |
| 端接样式 | Crimp | 第一触头极性 | PIN |
| 配接方向 | Self Locking | 触点数 | 128 |
| 接触件端接 | :Crimp | 位数 | 128 |
| 外壳尺寸-插件 | 25-35 | 衬套/护套类型 | Silicone |
| 外壳材料及表面处理 | Olive Drab Cadmium Plated | 接触镀层厚度 | 50µin (1.27µm) |
| 第一连接器安装类型 | :Cable | 外壳尺寸-插入件（转换至） | 25-35 |
产品信息
| 类型 | MIL-DTL-38999 Circular | 连接器性别 | PL |
| 系列 | TV | 产品子类型 | Plugs |
| 服务等级（或'使用等级'，根据具体描述） | olive drab cadmium plate (175°C), 2000 hours dynamic salt spray | 规格说明 | MIL-DTL-38999 |
环境参数
| 额定等级 | M | 机械寿命 | 500 |
| 防护等级 | Environment Resistant | 工作温度 | 175°C |
文档与媒体
相关型号
D38999/20JJ35SA
Amphenol Corporation
Buy now, ships today. D38999/20JJ35SA - 128 Position Circular Connector Receptacle, Female Sockets Crimp from Amphenol Aerospace Operations. View datasheets, pricing and availability from DigiKey now!
D38999/24JJ35JA
amphenol
Conn MIL-DTL-38999 Circular SKT 128 POS Crimp ST Jam Nut 128 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 128POS JAM NUT W/SCKT
D38999/24JJ35SA
amphenol
Conn MIL-DTL-38999 Circular SKT 128 POS Crimp ST Jam Nut 128 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 128POS JAM NUT W/SCKT Circular MIL Spec Connector 128P SZ 25 RCPT PNL MNT SKT

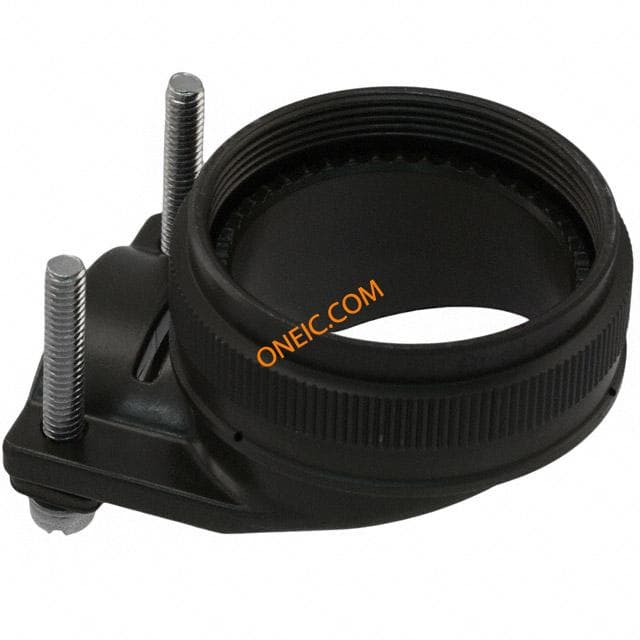

A850493925W
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, OD Cad, Size 25 STRAIN RELIEF 90 DEG SHELL SZ 25

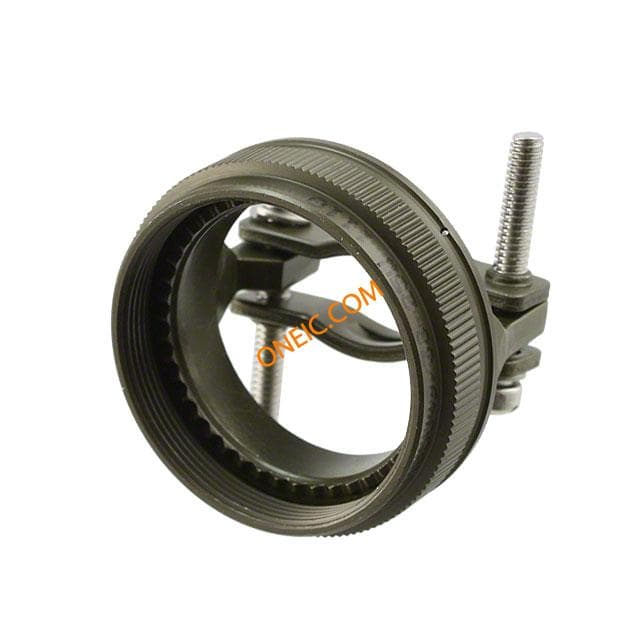

A850493825W
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, Strt, OD Cad, Size 25 STRAIN RELIEF STRGHT SHELL SZ 25

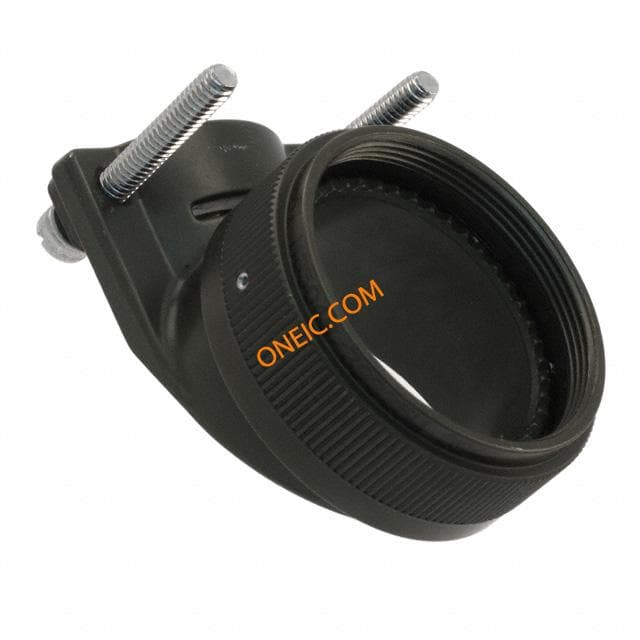

A8504939S25W
Amphenol PCD
サーキュラーミル 仕様張力緩和およびアダプター Backshell, SR, 90deg, SL, OD Cad, Size 25 STRAIN RELIEF 90 DEG SHELL SZ 25
D38999/20JJ35JA
Amphenol Industrial Operations
CONN RCPT 128POS WALL MNT W/SCKT Circular MIL Spec Connector 128P Size 20 Wall Mount Recept Socket CONNECTOR, CIRCULAR, 128WAY, SIZE 25

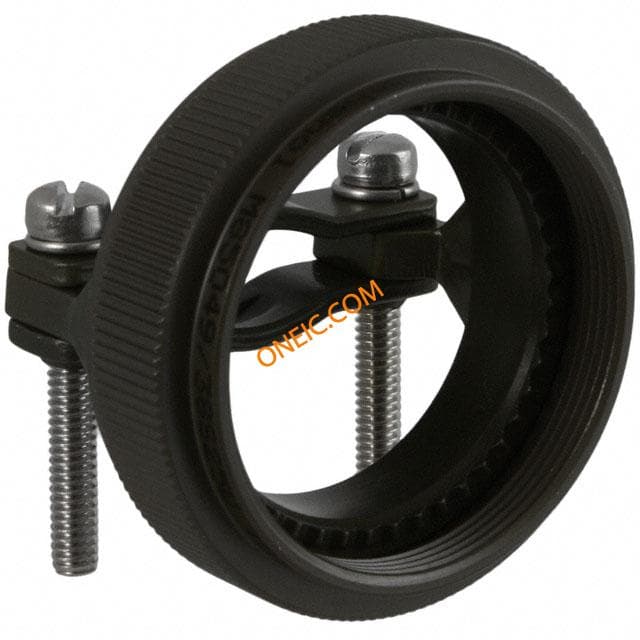

A8504938S25W
