D38999/26JD35HB

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 37 POS Crimp ST Cable Mount 37 Terminal 1 Port Circular MIL Spec Connector 37P SIZE 15 STRAIGHT PLUG PIN MIL-DTL-38999 Series III Circular Connector CONN PLUG 37POS STRAIGHT W/PINS CONNECTOR, CIRC, 15-35, 37WAY, SIZE 15
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	No	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	B	额定电压	400VAC, 550VDC
最大额定电流	5A	最小供电电压	1300

机械参数

重量	0.001	包装方式	Bulk
屏蔽	Yes	外壳尺寸	15
导线线规	28,26,24,22	方向	B
外壳样式	In-Line	端接方式	Crimp
触点尺寸	37#22D	触头类型	1500 cycle pin contacts
外壳颜色	Olive Drab	安装类型	Cable Mount
外壳镀层	Olive Drab Chromate over Cadmium	连接器类型	MIL-DTL-38999 Series III Connector
接触镀层	Gold	紧固类型	Threaded
安装样式	Wire	外壳材料（壳体）	Aluminum
连接器样式	Plug	插入件材料	Hard Dielectric
插入角度	15-35	本体材料	:Composite
外壳尺寸，MIL	D	触头材料	Copper Alloy
端接样式	Crimp	第一触头极性	Pin (Male)
配接方向	Self Locking	触点数	37
接触件端接	:Crimp	位数	37
外壳尺寸-插件	15-35	衬套/护套类型	Silicone
外壳材料及表面处理	Olive Drab Cadmium Plated	接触镀层厚度	50µin (1.27µm)
第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品子类型	Plugs
服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate (175Â°C), 2000 hours dynamic salt spray	规格说明	MIL-DTL-38999

环境参数

额定等级	M	机械寿命	1500
防护等级	Environment Resistant	工作温度	175°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III

PDF 文档

38999 Circular InterConnects Datasheet

PDF 文档

inhouse_Amphenol_DTL-38999_III%20TV%20-183700.pdf

PDF 文档

12-092.pdf

相关型号

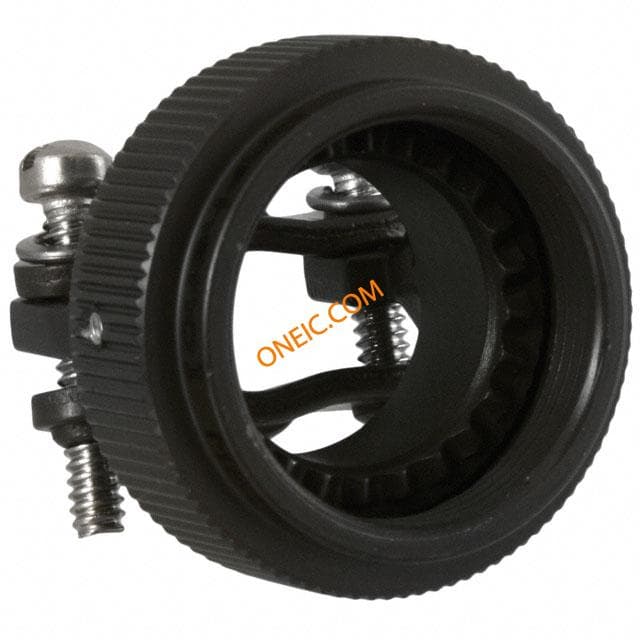

A8504938S15W
