D38999/26FE26PB

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 26 POS Crimp ST Cable Mount 26 Terminal 1 Port Circular MIL Spec Connector 26P SIZE 17 PIN CABLE MOUNT PLUG MIL-DTL-38999 Series III Circular Connector CONN PLUG 26POS STRAIGHT W/PINS CONNECTOR, CIRC, 17-26, 26WAY, SIZE 17
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名

91-552045-26I

标准包装数量

Bulk

合规参数

RoHS	No	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	B	额定电压	600VAC, 850VDC
最大额定电流	7.5 A	最小供电电压	1800

机械参数

重量	0.001	包装方式	Bulk
屏蔽	Yes	外壳尺寸	17
导线线规	24,22,20	方向	B
外壳样式	In-Line	端接方式	Crimp
触点尺寸	26#20	触头类型	pin contacts
外壳颜色	Silver	安装类型	Cable Mount
外壳镀层	Electroless Nickel	连接器类型	MIL-DTL-38999 Series III Connector
接触镀层	Gold	紧固类型	Threaded
安装样式	Wire	外壳材料（壳体）	Aluminum
连接器样式	Plug	插入件材料	Hard Dielectric
插入角度	17-2	本体材料	:Aluminium
外壳尺寸，MIL	E	触头材料	Copper Alloy
端接样式	Crimp	第一触头极性	Pin (Male)
配接方向	Self Locking	触点数	39
接触件端接	:Crimp	位数	26
外壳尺寸-插件	17-26	衬套/护套类型	Silicone
外壳材料及表面处理	Aluminum, Nickel Plated, Electroless	接触镀层厚度	50µin (1.27µm)
第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	服务等级（或'使用等级'，根据具体描述）	electroless nickel plated aluminum, EMI -65dB @ 10GHz, 48 hour salt spray, 200Â°C
规格说明	MIL-DTL-38999

环境参数

额定等级	I	机械寿命	500
防护等级	Environment Resistant	工作温度	200°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

inhouse_Amphenol_DTL-38999_III%20TV%20.pdf

相关型号

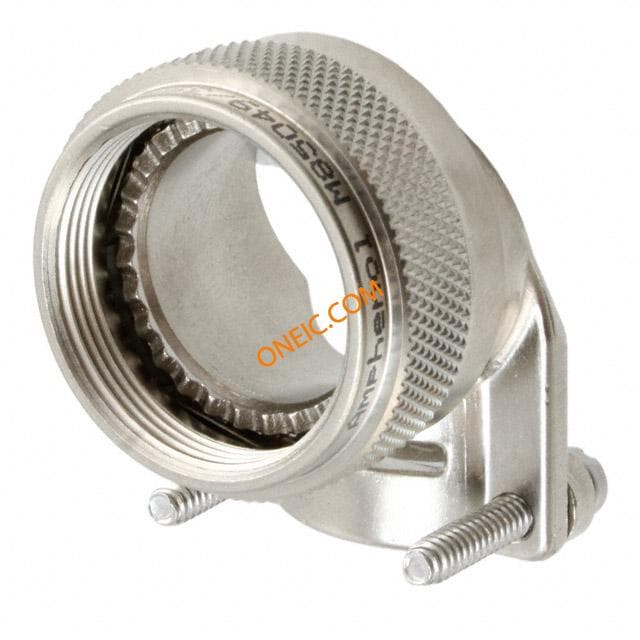

A8504939S17N

Amphenol PCD

Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, SL, Nickel, Size 17 STRAIN RELIEF 90 DEG SHELL SZ 17

¥86.2056

详情

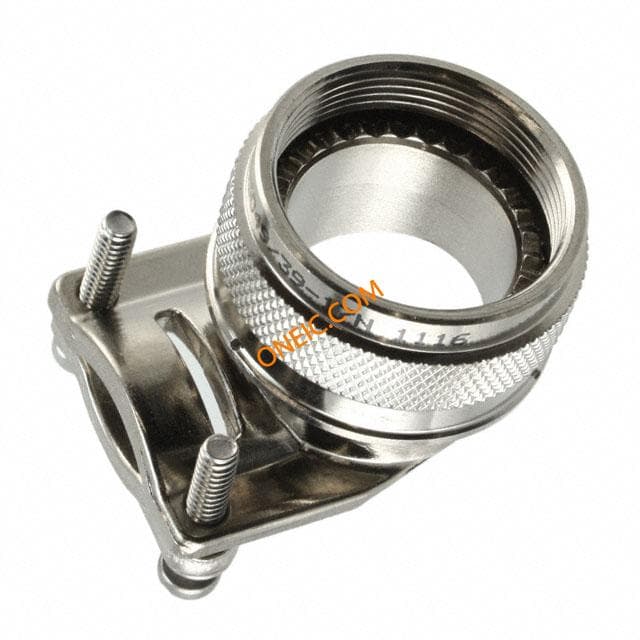

A850493917N
