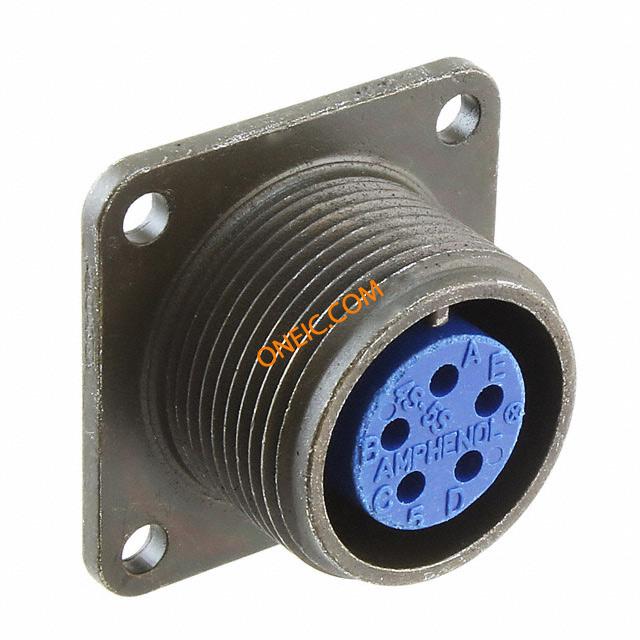

97-3102A-14S-5S

制造商	Amphenol Corporation
描述	Conn MIL-C-5015 Circular SKT 5 POS Solder ST Box Mount 5 Terminal 1 Port MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN RCPT 5POS BOX MNT W/SKT connector;metal circ;box recept;size 14s;5 #16 solder socket contact;olive drab Circular MIL Spec Connector 5P Sz 14S Box Mount Socket Recept Solder connector, metal circ, box recept, size 14s, 5 #16 solder socket contact, olive drab
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	973102A14S5S	产品类别	Circular MIL Spec Connector
标准包装数量	Bulk

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-5015
认证机构标志	UL/CSA

额定电压

200VAC, 250VDC

最大额定电流

13A

包装方式	Bulk	出线方向	Solid
外壳尺寸	14S	导线线规	16
方向	N (Normal)	外壳样式	box mount receptable
端接方式	Solder	触头类型	socket contacts
安装类型	Box Mount	外壳镀层	Olive Drab Chromate over Cadmium
行程角度	Straight	连接器类型	Amphenol 97 Series - Standard Cylindrical Connector - solder type
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Olive Drab Cadmium	安装样式	Panel
封装形式	Metal	外壳材料（壳体）	solid backshell
连接器用途	Threaded	插入角度	14S-5
壳体材料	Aluminum Alloy	主要材料	5015 Commercial
端接样式	Solder	第一触头极性	Socket (Female)
触点数	5	介电材料	Diallyl-Phthalate
位数	5	外壳尺寸-插件	14S-5
安装孔直径	0.12 "	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated
典型触点布局	5#16

工作温度

-55°C ~ 125°C
