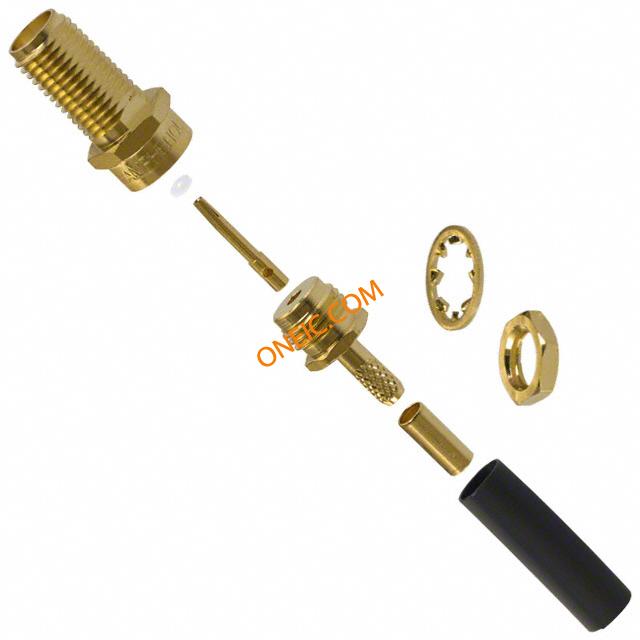

901-9610-3
| 制造商 | |
| 描述 | Conn SMA RCP 0Hz to 18GHz 50Ohm Solder ST Panel Mount Gold Over Nickel CONN SMA JACK STR 50 OHM SOLDER connector;rf coaxial;sma bulkhead jack;crimp/solder;rg174;179;187;188;316;gold RF Connectors / Coaxial Connectors BLHD JCK 316/174 GLD connector, rf coaxial, sma bulkhead jack, crimp/solder, rg174, 179, 187, 188, 316, gold |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 零件号别名 | 713-4224 901-9610-3 90F8492 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 375 V | 耦合系数 | Threaded |
| 最大频率 | 12.4GHz | 绝缘电阻 | 5000 MOhms |
机械参数
| 长度 | 1.5 in. | 包装方式 | Bulk |
| 电缆类型 | RG-174, RG-188A | 本体表面处理 | Gold |
| 电缆组 | RG-174, 188A | 方向 | Straight |
| 端接方式 | Solder | 重量（g） | 5.20000 |
| 基体材料 | Stainless Steel | 外壳颜色 | Gold |
| 安装类型 | Panel Mount | 行程角度 | Straight |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 壳体镀层 | Gold | 连接器样式 | SMA |
| 连接器用途 | Threaded | 触头材料 | Beryllium Copper |
| 壳体材料 | Stainless Steel | 总长度 | 38.1 |
| 主要材料 | SMA | 端接样式 | Cable - Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Bulkhead | ||
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 产品特性 | Heat Shrink Tubing | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | SMA |
| 应用细节 | Commercial | ||
环境参数
| 插拔次数 | 100 | 防护等级 | Weatherproof |
| 工作温度 | -65°C ~ 165°C | ||
