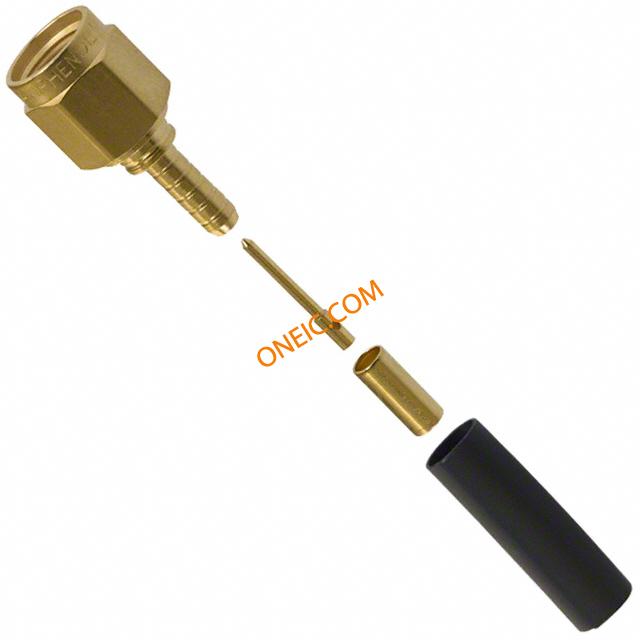

点击放大查看
901-9511-3
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 12.4GHz 50Ohm Solder ST Cable Mount Gold Over Nickel CONN SMA PLUG STR 50 OHM SOLDER connector;rf coaxial;sma str plug;crimp/solder;rg174;187;188;316;gold plt RF Connectors / Coaxial Connectors STRT PLG 316/174 GLD 901-9511-3 SMA Male Crimp Connector, Straight, Hex Nut (Industrial Grade), Cable Group: B, Amphenol/RF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 零件号别名 | 39F3326 713-4210 901-9511-3 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 12.4 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 12.4GHz |
| 阻抗（最大）（Zzt） | 50 Ohm | 绝缘电阻 | 5000 MOhms |
| 连接器类型 - 电压输入 | Solder | ||
机械参数
| 高度 | 7.92 mm | 直径 | 7.92 mm |
| 包装方式 | Bulk | 电缆类型 | RG-174, RG-188A |
| 本体表面处理 | Gold | 电缆组 | RG-174, 188A |
| 方向 | Straight | 端接方式 | Solder |
| 重量（g） | 4.80000 | 基体材料 | Stainless Steel |
| 外壳颜色 | Gold | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Threaded | 安装样式 | Cable |
| 壳体镀层 | Gold | 连接器样式 | SMA |
| 触头材料 | Beryllium Copper | 总长度 | 27.9 mm |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon | 中心触点镀层工艺 | Gold |
| 外部壳体颜色 | Gold | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Straight | ||
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 产品特性 | Heat Shrink Tubing | 极性 | Standard |
| 主要用途 | Heat Shrink Tubing | 连接类型 | Flexible Cable |
| 射频系列/标准 | SMA | 输出配置 | Free Hanging (In-Line) |
环境参数
| 插拔次数 | 100 | 防护等级 | Weatherproof |
| 工作温度 | -65°C ~ 165°C | ||
