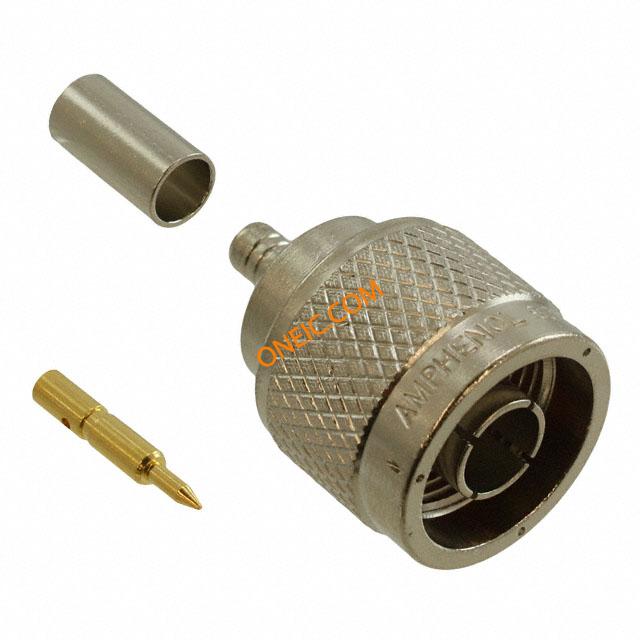

082-5375
| 制造商 | Amphenol Corporation |
| 描述 | Conn Type N PL 0Hz to 11GHz 50Ohm Crimp ST Cable Mount Gold CONN N PLUG STR 50 OHM CRIMP connector, rf coaxial, n straight plug, crimp-crimp, for rg58, 141 cable, 50 ohm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 11G | 阻抗 | 50 Ohm |
| 额定电压 | 1500V | 最大频率 | 11GHz |
| 阻抗（最大）（Zzt） | 50 Ohm | 绝缘电阻 | 5000 Megohms (Min.) |
| 连接器类型 - 电压输入 | Crimp or Solder | ||
机械参数
| 长度 | 1.48 in. | 直径 | 21 mm |
| 包装方式 | Bulk | 电缆类型 | RG 58/U,RG/U 141,58,58C |
| 本体表面处理 | Nickel | 电缆组 | RG-58, 141 |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳涂层 | Nickel | 内径（孔径） | 0.206 in. |
| 安装样式 | Cable | 外径（标称值） | 0.827 in. |
| 壳体镀层 | Nickel | 连接器样式 | N Type |
| 连接器用途 | Threaded | 触头材料 | Brass |
| 壳体材料 | Brass | 总长度 | 37.7 mm |
| 主要材料 | N | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp or Solder | 介电材料 | TFE/Styrene |
| 绝缘材料 - 类型 | Tetrafluoroethylene | 中心触点镀层工艺 | Gold |
| 外部壳体颜色 | Silver | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | ||
产品信息
| 类型 | Type N | 连接器性别 | PL |
| 产品特性 | Captivated Contact | 连接类型 | Coaxial Cable |
| 输出配置 | Free Hanging (In-Line) | 应用细节 | Commercial |
环境参数
| 温度范围 | -65 to +165 °C | 防护等级 | Crimp |
| 工作温度 | -65°C ~ 165°C | ||
