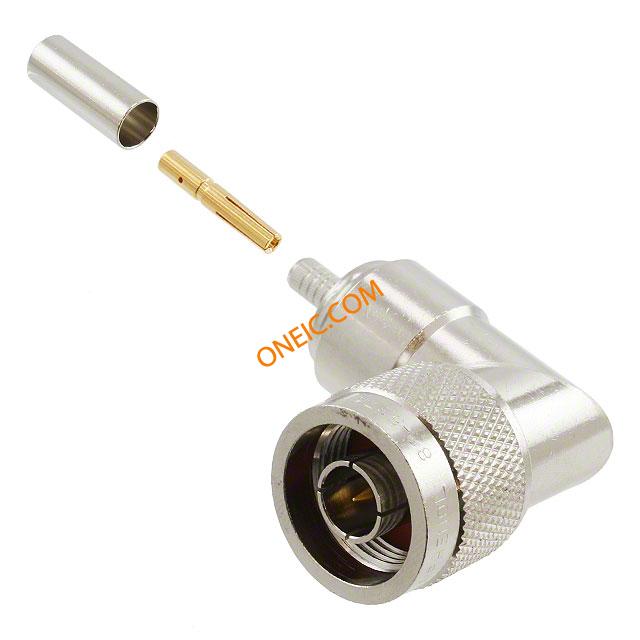

点击放大查看
082-5374
| 制造商 | Amphenol Corporation |
| 描述 | Conn Type N PL 0Hz to 11GHz 50Ohm Crimp RA Cable Mount Gold CONN N PLUG R/A 50 OHM CRIMP connector, rf coaxial, n right angle plug, crimp-crimp, for rg55, 142, 223, 50 ohm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 频率 | 0 to 11 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 1500V | 最大频率 | 11GHz |
机械参数
| 高度 | 50.2 | 直径 | 21 |
| 包装方式 | Bulk | 电缆类型 | RG/U 55,142,223,400 |
| 本体表面处理 | Nickel | 电缆组 | RG-55, 142, 223 |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Right Angle | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳涂层 | Nickel | 壳体镀层 | Nickel |
| 连接器样式 | N Type | 连接器用途 | Threaded |
| 触头材料 | Brass | 壳体材料 | Brass |
| 总长度 | 35.7 | 主要材料 | N |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp or Solder |
| 介电材料 | TFE/Styrene | 绝缘材料 - 类型 | Tetrafluoroethylene |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
产品信息
| 类型 | Type N | 连接器性别 | PL |
| 产品特性 | Captivated Contact | 连接类型 | Coaxial Cable |
| 应用细节 | Commercial | ||
环境参数
| 工作温度 | -65°C ~ 165°C | ||
