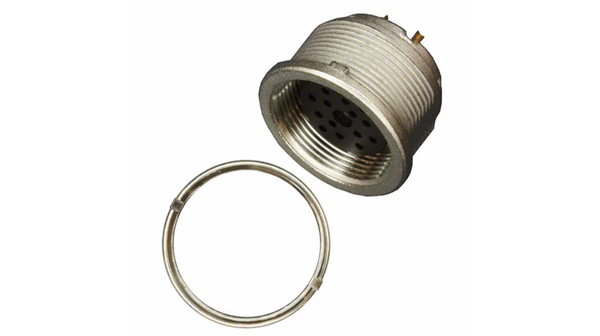

点击放大查看

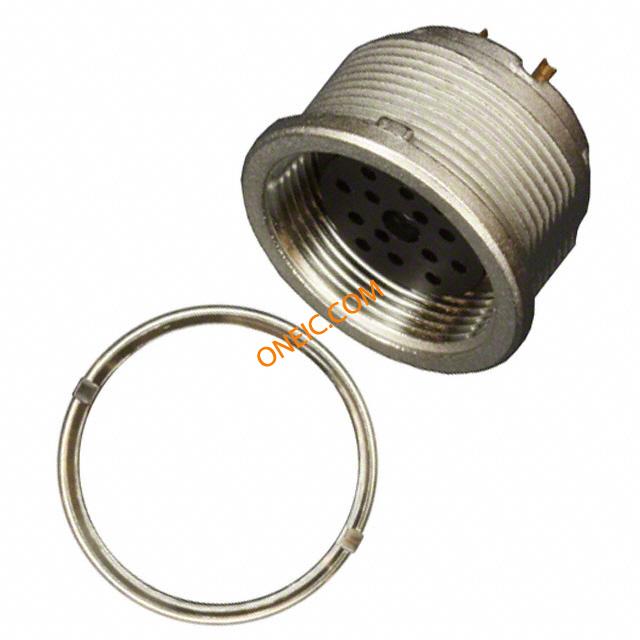

T 3638 004

制造商	Amphenol Corporation
描述	Circular DIN Connectors 12 Pin female;Gold Front Mount CONN FMALE RCPT 12PS FRONT MT AU connector, circular din, female panel recept, front mt, 12 gold-pltd solder contact Device bushing C091A 12-pin Poles=12, T 3638 004, Amphenol
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	004 3638 T U	产品类别	Circular DIN Connectors
标准包装数量	105	工厂包装数量	50

合规参数

RoHS	RoHS Compliant	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	150 V	极数	12
供电电压	DIN	最大额定电流	3A
额定电流 - 设备输入口	3	保护电压（VP）（2416）	IP 40

机械参数

包装方式	Bulk	出线方向	Internal
导线线规	24	方向	Keyed
端接方式	Solder Cup	触头类型	Socket
安装类型	Panel Mount	外壳镀层	Nickel
行程角度	Straight	连接器类型	Receptacle, Female Sockets
接触镀层	Gold	紧固类型	Threaded
外壳涂层	Nickel	封装形式	Metal
连接器用途	Threaded	锁定特性	M16 x 0.75 screw locking
触头材料	CuZn+Au	壳体材料	Die Cast
主要材料	DIN	端接样式	Solder
第一触头极性	Socket (Female)	触点数	12
介电材料	Thermoplastic	位数	12
外壳尺寸-插件	DIN	第一连接器极性	Female
外壳材料及表面处理	Die Cast, Nickel Plated

产品信息

类型	Panel Socket	设计类型	Panel-mount female receptacle
连接器性别	Female	系列	C 091 A
产品特性	Shielded	主要用途	Shielded
制造商全称	C091-A Series	产品子类型	Connectors
连接方式	0.25	射频系列/标准	C091A
输出配置	Panel Mount

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

972087.pdf

PDF 文档

40_c091_abd_e-75918.pdf
