点击放大查看

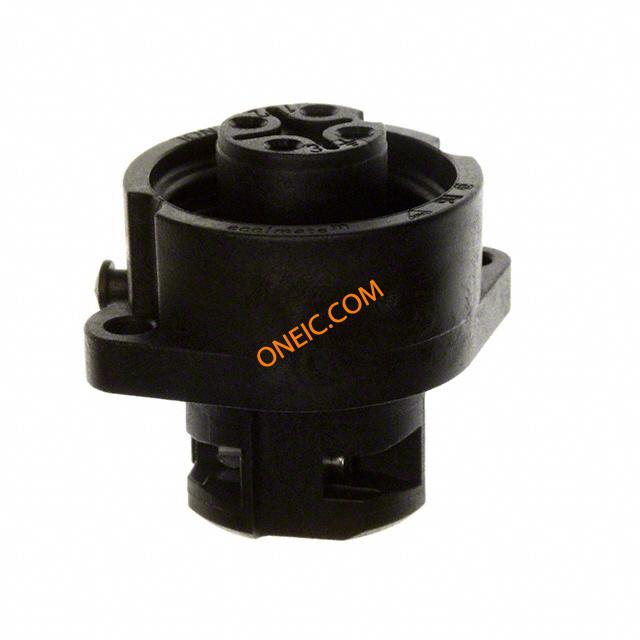

C016 20G003 200 12

制造商	Amphenol Corporation
描述	Circular DIN Connectors 3+PE FEM RECEPT BLK SCREW GLD CONTACT CONN FEMALE RCPT 3+PE GOLD BLACK connector;plastic circ;female panel recept;3+gnd gold plt cont;screw term;black SOCKET, PANEL, SCREW, AU, 3P+E WAY CIRCULAR CONNECTOR RECEPTACLE 3POS PANEL connector, plastic circ, female panel recept, 3+gnd gold plt cont, screw term, black
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	81K1474	产品类别	Circular DIN Connectors
标准包装数量	50	工厂包装数量	50

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85389099	认证机构	:CSA, GERMANISCHER LLOYDS, SEV, UL, VDE
认证机构标志	UL Recognized/CSA/VDE	材料阻燃等级	:UL94V-0

电气参数

额定电压	400V	接触电阻	:5mohm
最大额定电流	16A	绝缘电阻	:10Mohm

机械参数

颜色	Black	重量	0.021
包装方式	Bulk	导线线规	:14AWG
方向	Keyed	外壳样式	Receptacle
端接方式	Screw	重量（g）	23.40000
触头类型	Socket	安装类型	Panel Mount
释放力	:30N	行程角度	Straight
连接器类型	Receptacle, Female Sockets	接触镀层	Gold
紧固类型	Threaded	封装形式	:Panel Plug
连接器用途	Threaded	插入角度	:-
插入力	:15N	本体材料	:Nylon (Polyamide)
触头材料	:-	壳体材料	Polyamide
主要材料	DIN	第一触头极性	:Socket
连接器颜色	:Black	触点数	:3
接触件端接	:Screw	介电材料	Polyamide
位数	4	外壳尺寸-插件	:-
安装孔直径	0.866 "	外壳材料及表面处理	Polyamide
典型触点布局	3 + 1 Ground (PE)	安装面板厚度	:31mm
外部壳体材料	:Polyamide 6.6/PA6	线规或范围 - mm²	:2.5mm²
第一连接器安装类型	:Panel	外径-未扩张	:12.5mm

产品信息

类型	Cable Socket	连接器性别	:Socket
系列	:ECOMATE	产品特性	Screw Locking
制造商全称	C016 Series	产品子类型	Connectors
应用细节	Commercial

环境参数

密封等级	IP 67	插拔次数	:500
NEMA 机架尺寸	:IP67	防护等级	IP65/67 - Dust Tight, Water Resistant, Waterproof
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

Ecomate Circular Connectors

PDF 文档

1719176.pdf

PDF 文档

28_ecomate_052009_e.pdf

相关型号

C016 20H003 210 10

Amphenol Tuchel

Circular DIN Connectors 3+PE MALE STRT BLUE SCW GLD INT ST RELF CONN MALE PLUG 3+PE GOLD BLUE 4 Pole Male Straight Cable Mount Industrial & Automation Circular Connector with Male Contacts PLUG, FREE, SCREW, AU, 3P+E WAY connector, plastic circ, str male cable conn, 3+gnd gold plt cont, screw term, blue Amphenol Eco-Mate 系列 3 + PE路电缆安装直向连接器插头

¥97.7840

详情

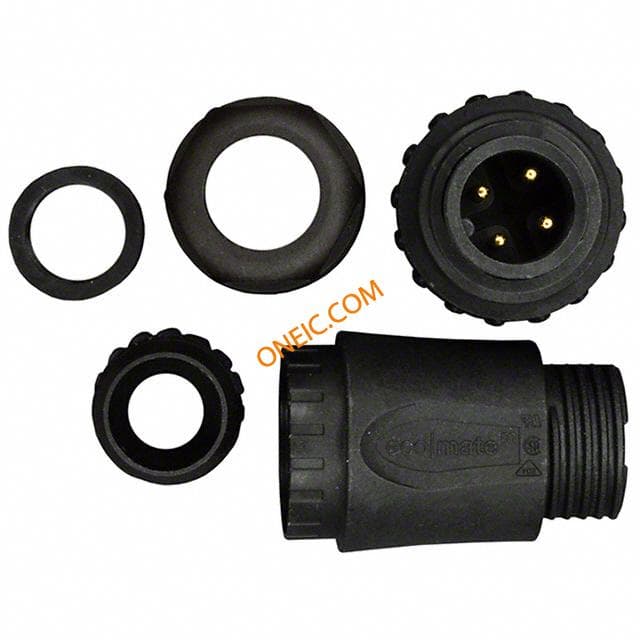

C016 20H003 200 12

Amphenol Tuchel

Circular DIN Connectors 3+PE MALE STRT BLK SCREW GLD CONTACT CONN MALE PLUG 3+PE GOLD BLACK CONNECTOR, CIRCULAR, PLUG, 3+PE, CABLE connector, plastic circ, str male cable conn, 3+gnd gold plt cont, screw term, black

¥94.1120

详情

C016 20H003 200 10

Amphenol Tuchel

Circular DIN Connectors 3+PE MALE STRT BLUE SCREW GLD CONTACT CONN MALE PLUG 3+PE GOLD BLUE C016 20H003 200 10 PLUG, FREE, SCREW, AU, 3P+E WAY connector, plastic circ, str male cable conn, 3+gnd gold plt cont, screw term, blue

¥62.7300

详情

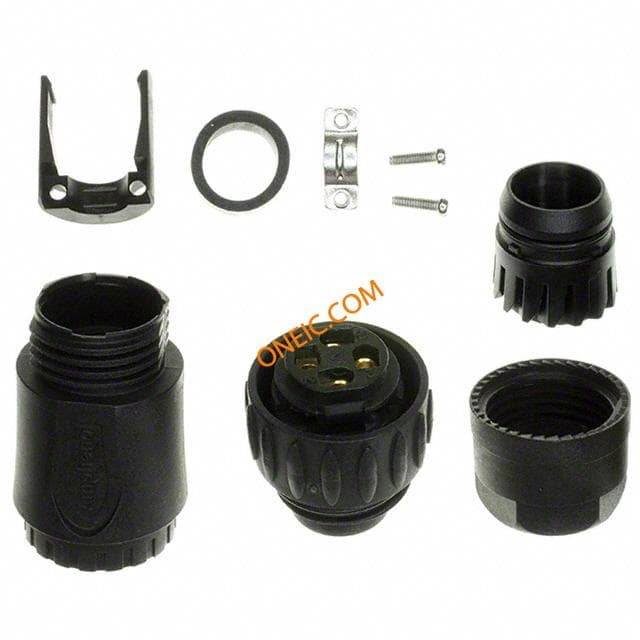

C016 20H003 210 12
