点击放大查看

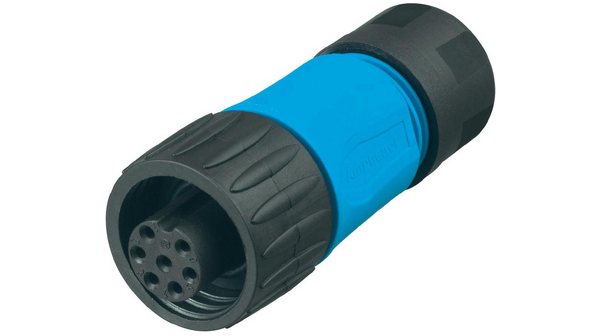

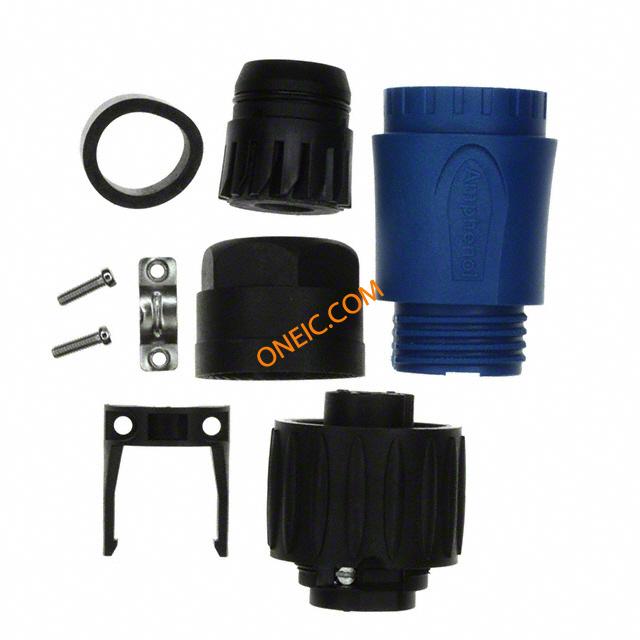

C016 20D003 110 10

制造商	Amphenol Corporation
描述	Circular DIN Connectors 3+PE FEM STRT BLUE SCW SILV INT ST RELF 03P+PE FEMALE CABLE C16-M CONN FEMALE PLUG 3+PE SILVR BLUE SOCKET, FREE, SCREW, 3P+E WAY connector, plastic circ, str fem cable conn, 3+gnd silver plt cont, screw term, blue Connector: circular; plug; with cable clamp; female; PIN:4; 400V Cable socket 3+PE, C016 20D003 110 10, Amphenol
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

最小起订量	500	单位包装	50
产品类别	Circular DIN Connectors	标准包装数量	50
工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85369010	汽车级	NO
无铅定义	RoHS-conform	认证机构	VDE,UL,CSA
保护特性	67	认证机构标志	UL Recognized/CSA/VDE
材料阻燃等级	:UL94V-0

电气参数

额定电压	400V	供电电压	DIN
接触电阻	:5mohm	击穿电压	:6000V
最大额定电流	16A	绝缘电阻	:10Mohm
连接器类型 - 电压输入	with cable clamp

机械参数

颜色	Blue	重量	0.041
包装方式	Bulk	出线方向	Internal
导线线规	:14AWG	方向	Keyed
外壳样式	Receptacle	端接方式	Screw
重量（g）	44.00000	触头类型	Socket
安装类型	Free Hanging (In-Line)	释放力	:30N
行程角度	Straight	电缆直径	6 mm to 12.5 mm
连接器类型	Plug, Female Sockets	接触镀层	Silver
紧固类型	Threaded	安装样式	Free Hanging
封装形式	:Straight	连接器用途	Threaded
插入角度	:-	插入力	:15N
锁定特性	threaded joint, internal thread	本体材料	:Nylon (Polyamide)
触头材料	:-	壳体材料	Polyamide
包装数量	50	主要材料	DIN
连接器 - 电缆	plug	端接样式	FEMALE
第一触头极性	Socket (Female)	连接器颜色	:Blue / Black
触点数	03+PE	接触件端接	:Screw
介电材料	Polyamide	位数	4
外壳尺寸-插件	:-	外壳材料及表面处理	Polyamide
典型触点布局	3 + 1 Ground (PE)	外部壳体材料	:Polyamide 6.6/PA6
线规或范围 - mm²	:2.5mm²	触点材料 - 镀层	-40 TO 100
第一连接器安装类型	:Cable	第一连接器安装特征	3+PE
外径-未扩张	:12.5mm

产品信息

SPG	50	类型	Cable Socket
连接器性别	:Socket	系列	ECOMATE
产品特性	Cable Clamp, Strain Relief	匹配码	C01620D00311010
制造商全称	C016 Series	产品子类型	Connectors
适配器系列	ECOMATE (C016)	单元数量	1
标准交期	12 weeks	射频系列/标准	C016
应用细节	Commercial

环境参数

密封等级	IP 67	插拔次数	:500
NEMA 机架尺寸	:IP67	防护等级	IP65/67 - Dust Tight, Water Resistant, Waterproof
工作温度	SCREW°C
