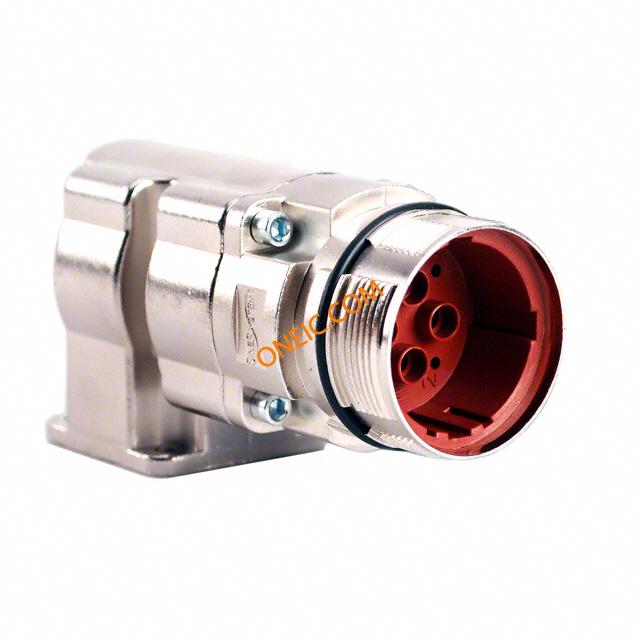

点击放大查看
MC1NJN0800
| 制造商 | |
| 描述 | Conn Circular RCP 8 POS Solder RA Thru-Hole 8 Terminal 1 Port CONN RCPT 8POS MALE R/A 8 Pole Female Right Angle Through Hole Industrial & Automation Circular Connector with Female Contacts Circular Metric Connectors M40 Fixed R/A Recpt 8 Position RECEPT, R/A, FIXED, M40-C, 8WAY, PIN QRATE Amphenol 8路 通孔 直角 连接器 插座 , 母触点 |
| 分类 |
商业参数
| 其他名称 | 889-1129 | 零件号别名 | 14R7048 |
| 产品类别 | Circular Metric Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85369010 | 抗辐射加固 | No |
电气参数
| 额定电压 | 630 V ac/dc | 最大额定电流 | 75A |
机械参数
| 深度 | 45 mm | 高度 | 55 mm |
| 重量 | 0.534 | 包装方式 | Bulk |
| 出线方向 | No | 方向 | Keyed |
| 外壳样式 | Receptacle | 端接方式 | Solder |
| 触点形式 | 8Signal | 触点尺寸 | 2.0mm, 3.6mm |
| 触头类型 | 8Signal | 安装类型 | Through Hole |
| 连接器类型 | Receptacle for Male Contacts | 接触镀层 | Gold |
| 紧固类型 | Threaded | 安装样式 | Cable |
| 插入角度 | :- | 本体材料 | :Zinc |
| 触头材料 | Brass | 总长度 | 101 mm |
| 端接样式 | Crimp | 第一触头极性 | RCP |
| 触点数 | 8 | 位数 | 8 |
| 外壳尺寸-插件 | :- | 外壳材料及表面处理 | Zinc Die Cast |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Circular |
| 连接器性别 | RCP | 系列 | M40 |
| 产品特性 | Shielded | 产品子类型 | Connectors |
环境参数
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | +130°C |
