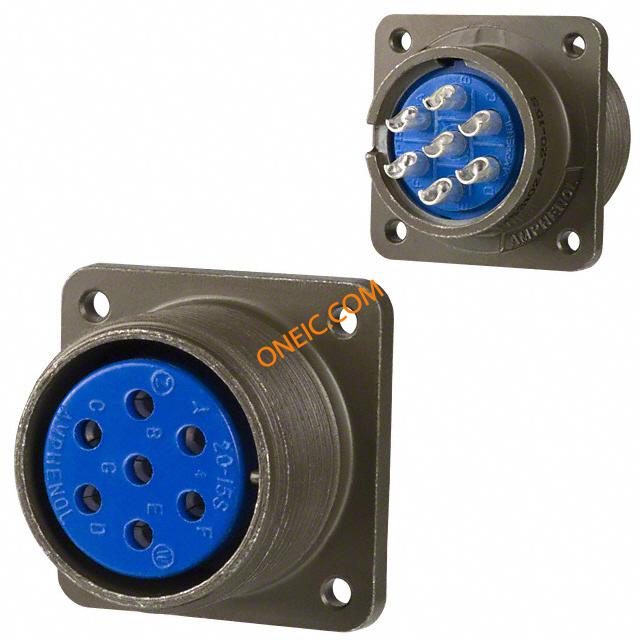

97-3102A-20-15S(946)
| 制造商 | |
| 描述 | Circular MIL Spec Connector 7P Sz 20 Box Mount Socket Recept Solder MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN RECEPT BOX MNT 7POS W/SOCK |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular MIL Spec Connector | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | MIL类型 | MIL-DTL-5015 |
电气参数
| 额定电压 | 500VAC, 700VDC | 最大额定电流 | 23 A |
机械参数
| 包装方式 | Bulk | 外壳尺寸 | 20 |
| 方向 | N (Normal) | 外壳样式 | Potting |
| 端接方式 | Solder Cup | 触头类型 | socket contacts |
| 安装类型 | Straight | 外壳镀层 | Olive Drab Chromate over Cadmium |
| 连接器类型 | Amphenol 97 Series - Standard Cylindrical Connector - solder type | 接触镀层 | Silver |
| 紧固类型 | Threaded | 安装样式 | Panel |
| 外壳材料（壳体） | Aluminum Alloy | 插入角度 | 20-15 |
| 触头材料 | Copper Alloy | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 配接方向 | Threaded |
| 触点数 | 7 | 位数 | 7 |
| 外壳尺寸-插件 | 20-15 | 外壳材料及表面处理 | Aluminum, Zinc Plated, Black |
产品信息
| 系列 | 97 | 产品子类型 | Receptacles |
| 插入配置 | 20-15 | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
文档与媒体
PDF 文档
相关型号
.jpg&w=3840&q=75)

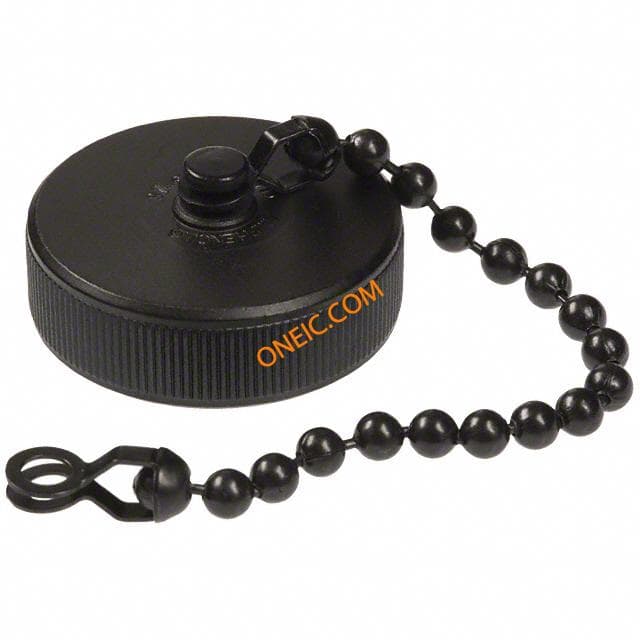

97-60-20(621)
