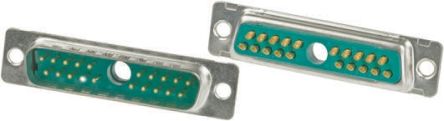

DB21W1PA00LF
| 制造商 | Amphenol Corporation |
| 描述 | 21 (20 + 1 Power) Position D-Sub, Combo Plug, Male Pins Connector, Free Hanging (In-Line) Solder Cup Amphenol FCI DW 系列 1（电源）+ 20（信号） 路 面板安装 混合焊接 D-sub 连接器 插头 , 7.5A |
电气参数
| 最大额定电流 | 7.5A | ||
机械参数
| 深度 | 13.29mm | 宽度 | 12.55mm |
| 长度 | 52.65mm | 外壳尺寸 | B |
| 方向 | 直 | 安装类型 | 面板安装 |
| 连接器类型 | 公插 | 接触镀层 | 金镀镍 |
| 触头材料 | 黄铜 | 壳体材料 | 钢 |
| 尺寸/外形 | 52.65 x 12.55 x 13.29mm | 触点数 | 1（电源），20（信号） |
| 典型触点布局 | 21W1 | ||
产品信息
| 系列 | DW | ||
环境参数
| 工作温度 | +125°C | ||
