172128

制造商	Amphenol Corporation

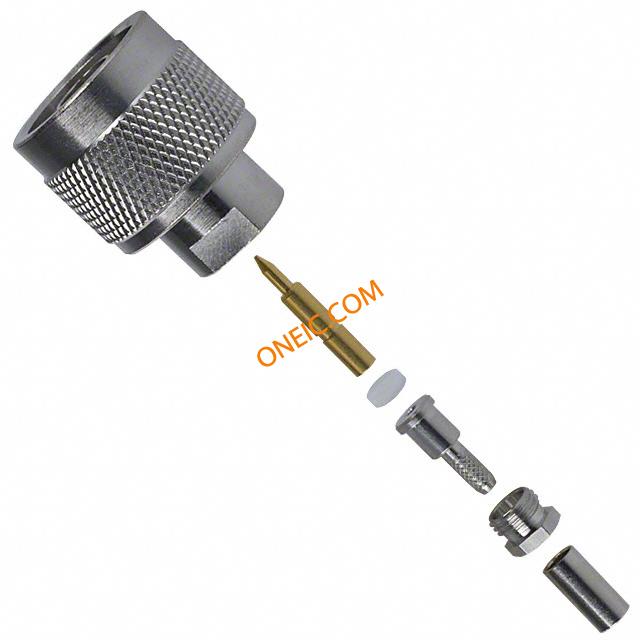

描述	RF Connectors N STRAIGHT PLUG STANDARD CABLE Conn Type N PL 0Hz to 11GHz 50Ohm Crimp ST Cable Mount Gold CONN N PLUG STR 50 OHM CRIMP connector;rf coaxial;n str crimp plug;captive cont;for rg174;316;LMR100;50 ohm RF Connectors / Coaxial Connectors N STRAIGHT PLUG STANDARD CABLE connector, rf coaxial, n str crimp plug, captive cont, for rg174, 316, LMR100, 50 ohm 172128 Type N Male Crimp/Clamp Connector, Cable Group B, Amphenol
分类	连接器解决方案同轴连接器(RF)射频同轴连接器

对参数有疑问？问 AI 助手

商业参数

产品	Connectors	其他名称	ACX1123
零件号别名	319-0096 92C6722	产品类别	RF Connectors / Coaxial Connectors
标准包装数量	1

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

频率	0 to 11G	阻抗	50 Ohm
额定电压	1500V	耦合系数	Threaded
最大频率	11GHz	绝缘电阻	5000 Megohms (Min.)

机械参数

长度	0.969 in.	重量	1.146404 oz
直径	21	包装方式	Bulk
电缆类型	RG-174, RG-188A, RG-316, Belden 7805A	本体表面处理	White Bronze
电缆组	RG-174, 316, LMR-100	方向	Straight
端接方式	Crimp	基体材料	Brass
外壳颜色	Silver	安装类型	Cable Mount
行程角度	Straight	连接器类型	Plug, Male Pin
接触镀层	Gold	紧固类型	Threaded
外壳涂层	Nexcote	内径（孔径）	0.067 in.
外径（标称值）	0.106 in.	壳体镀层	Nickel
连接器样式	N Type	连接器用途	Threaded
触头材料	Brass	壳体材料	Brass
总长度	24.6	主要材料	N
端接样式	Cable - Crimp	屏蔽层端接方式	Crimp
接触件端接	Crimp	介电材料	Polytetrafluoroethylene (PTFE)
绝缘材料 - 类型	Polytetrafluoroethylene	中心触点镀层工艺	Gold
中心触点材料	Brass	供应商器件封装	Straight

产品信息

类型	Type N	连接器性别	PL
产品特性	Captivated Contact	极性	Standard
连接类型	Coaxial Cable	射频系列/标准	N
应用细节	Commercial	适用产品/相关产品	RG-174/316/LMR100

环境参数

插拔次数	500	温度范围	-65 to +165 °C
工作温度	-65°C ~ 165°C
