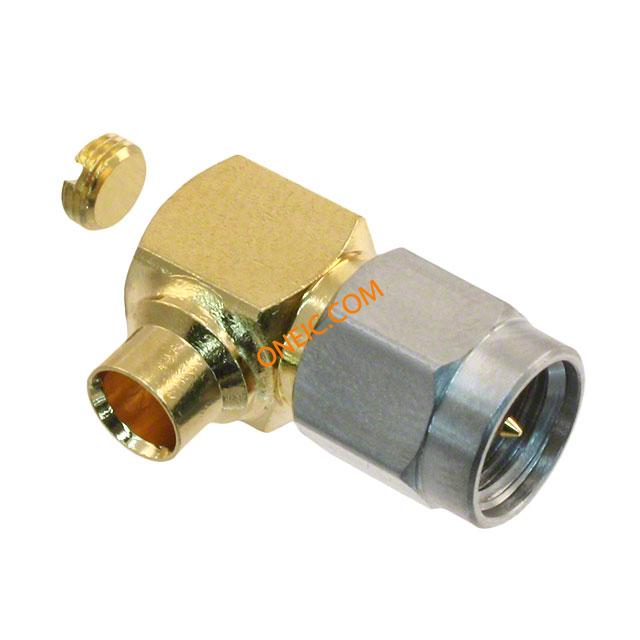

132201
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 18GHz 50Ohm Solder RA Cable Mount Gold CONN SMA PLUG R/A 50 OHM SOLDER RF Connectors / Coaxial Connectors SMA R/A PLUG .141 STAINLESS STEEL NUT SMA, SMA RT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX1826 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 12.4GHz |
机械参数
| 深度 | 8 | 高度 | 11.4 |
| 重量 | 0.179897 oz | 包装方式 | Bulk |
| 电缆类型 | RG-402/U, 0.141 Semi-Rigid | 本体表面处理 | Gold |
| 电缆组 | RG-402 (.141" Semi Rigid) | 方向 | Right Angle |
| 端接方式 | Solder | 基体材料 | Brass |
| 外壳颜色 | Gold | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 壳体镀层 | Gold |
| 连接器样式 | SMA | 触头材料 | Brass |
| 总长度 | 17.1 | 端接样式 | Cable - Solder |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Polytetrafluoroethylene |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Semi-Rigid Cable |
| 射频系列/标准 | SMA | ||
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
