点击放大查看

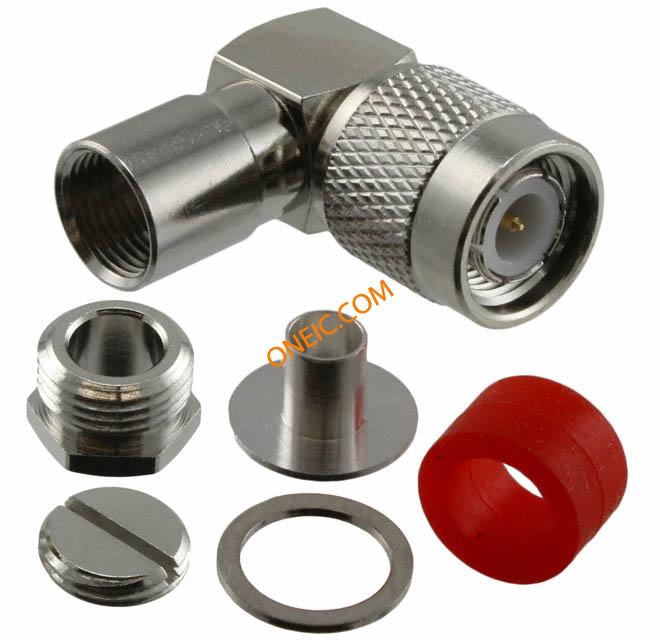

122286
| 制造商 | |
| 描述 | Conn TNC PL 0Hz to 4GHz 50Ohm RA Cable Mount Gold CONN TNC PLUG R/A 50 OHM SOLDER RF Connectors / Coaxial Connectors TNC R/A CLAMP PLUG RG58 LMR195 NICKEL TNC, TNC RT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX1847 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 耦合系数 | Threaded |
| 最大频率 | 11GHz | ||
机械参数
| 高度 | 25 | 重量 | 1 oz |
| 包装方式 | Bulk | 电缆类型 | RG-58, RG-58A, RG-58C, RG-141, RG-303, LMR195, Belden 7806A |
| 本体表面处理 | Nickel | 电缆组 | RG-58, LMR-195 |
| 方向 | Right Angle | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 壳体镀层 | Nickel |
| 连接器样式 | TNC | 触头材料 | Brass |
| 总长度 | 27.3 | 端接样式 | Cable - Clamp |
| 屏蔽层端接方式 | Clamp | 接触件端接 | Solder |
| 介电材料 | Polyoxymethylene (POM) Acetal | 绝缘材料 - 类型 | Delrin |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Right Angle | ||
产品信息
| 类型 | TNC | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | TNC | ||
环境参数
| 插拔次数 | 500 | 防护等级 | Weatherproof |
| 工作温度 | - 40 C to + 155 C | ||
