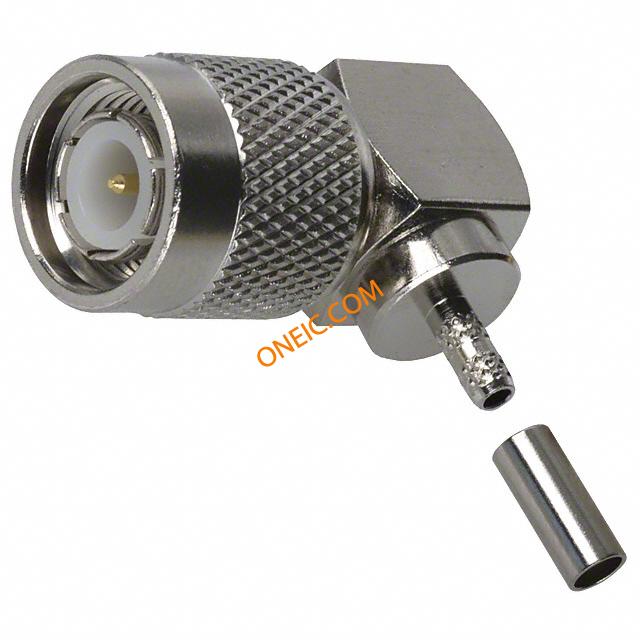

122148
| 制造商 | |
| 描述 | Conn TNC PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold CONN TNC PLUG R/A 50 OHM SOLDER connector;rf coaxial;tnc rt angle crimp/solder plug;for rg174;316;LMR100;50 ohm RF Connectors / Coaxial Connectors TNC R/A PLUG NICKEL 174 316 RF/COAXIAL TNC PLUG R/A 50 OHM CRIMP/SLDR connector, rf coaxial, tnc rt angle crimp/solder plug, for rg174, 316, LMR100, 50 ohm 122148 TNC Male Crimp Connector, Right Angle, Knurled Nut |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX1095 |
| 零件号别名 | 319-0081 99H4740 | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bag | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 耦合系数 | Threaded |
| 最大频率 | 11GHz | ||
机械参数
| 重量 | 0.744281 oz | 包装方式 | Bulk |
| 电缆类型 | RG-174, RG-188A, RG-316, Belden 7805A | 本体表面处理 | Nickel |
| 电缆组 | RG-174, 316, LMR-100 | 方向 | Right Angle |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Right Angle | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳涂层 | Nickel | 壳体镀层 | Nickel |
| 连接器样式 | TNC | 连接器用途 | Threaded |
| 触头材料 | Brass | 壳体材料 | Brass |
| 总长度 | 27.3 | 主要材料 | TNC |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Solder | 介电材料 | Polyoxymethylene (POM) Acetal |
| 绝缘材料 - 类型 | Delrin | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Right Angle |
产品信息
| 类型 | TNC | 连接器性别 | PL |
| 系列 | :- | 产品特性 | Captivated Contact |
| 极性 | Standard | 制造商全称 | TNC Series |
| 连接类型 | Coaxial Cable | 射频系列/标准 | TNC |
| 应用细节 | Commercial | ||
环境参数
| 插拔次数 | 500 | 工作温度 | - 40 C to + 155 C |
