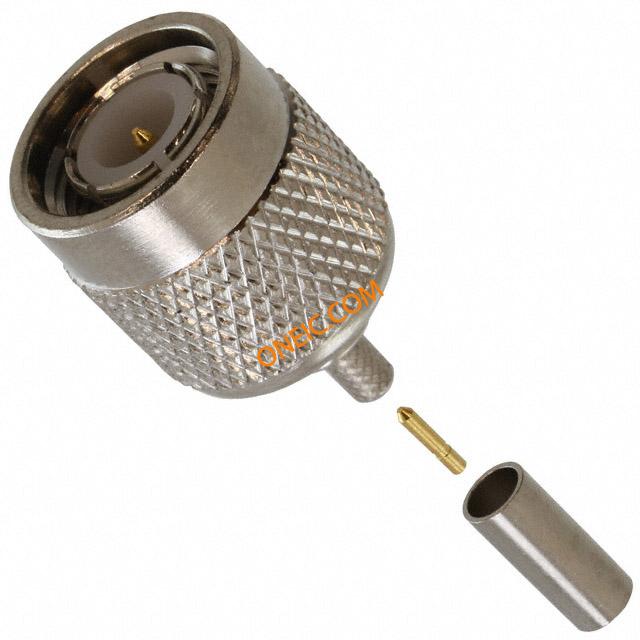

122118
| 制造商 | |
| 描述 | Conn TNC PL 0Hz to 11GHz 50Ohm Crimp ST Cable Mount Gold CONN TNC PLUG STR 50 OHM CRIMP RF Connectors / Coaxial Connectors ST CRMP PLG 50 OHM RG174 DL TNC, TNC STRT CRMP PLG RG174-50~-DL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX2001 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 0 to 11 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 耦合系数 | Threaded |
| 最大频率 | 11GHz | ||
机械参数
| 包装方式 | Bulk | 电缆类型 | RG-174, RG-188A, RG-316, Belden 7805A |
| 本体表面处理 | Nickel | 电缆组 | RG-174, 316, LMR-100 |
| 方向 | Straight | 端接方式 | Crimp |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Cable Mount | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 连接器样式 | TNC | 触头材料 | Brass |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polyoxymethylene (POM) Acetal |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
产品信息
| 类型 | TNC | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Miniature Cable |
| 射频系列/标准 | 122118 | ||
环境参数
| 插拔次数 | 500 | 防护等级 | Weatherproof |
| 工作温度 | - 40 C to + 155 C | ||
