点击放大查看

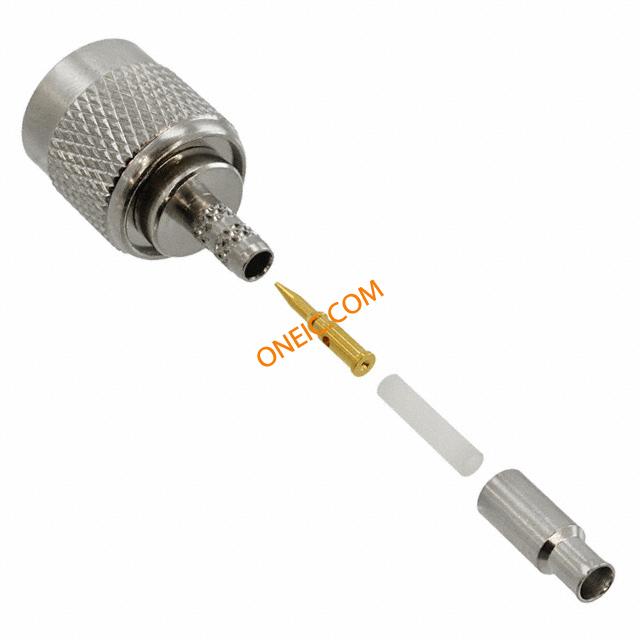

122117
| 制造商 | |
| 描述 | Conn TNC PL 0Hz to 11GHz 75Ohm Crimp ST Cable Mount Gold CONN TNC PLUG STR 75 OHM CRIMP RF Connectors / Coaxial Connectors TNC ST CRIMP PLUG RG179-75 OHM-DL RF/COAXIAL, TNC PLUG, STR, 75 OHM, CRIMP connector, rf coaxial, tnc str crimp plug, for rg/u179, 187, b9221 cable, 75 ohm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX2010 |
| 零件号别名 | 319-0375 | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bag | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
电气参数
| 频率 | 0 to 11 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500V | 耦合系数 | Threaded |
| 最大频率 | 1GHz | ||
机械参数
| 重量 | 0.462971 oz | 包装方式 | Bulk |
| 电缆类型 | RG-179, RG-187, Belden 9221 | 本体表面处理 | Nickel |
| 电缆组 | RG-179, 187 | 方向 | Straight |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳涂层 | Nickel | 连接器样式 | TNC |
| 连接器用途 | Threaded | 触头材料 | Brass |
| 壳体材料 | Brass | 主要材料 | TNC |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polyoxymethylene (POM) Acetal |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | :Straight Plug | ||
产品信息
| 类型 | TNC | 连接器性别 | PL |
| 产品特性 | Captivated Contact | 极性 | Standard |
| 制造商全称 | TNC Series | 连接类型 | Miniature Cable |
| 射频系列/标准 | 122117 | 应用细节 | Commercial |
环境参数
| 插拔次数 | 500 | 工作温度 | - 40 C to + 155 C |
