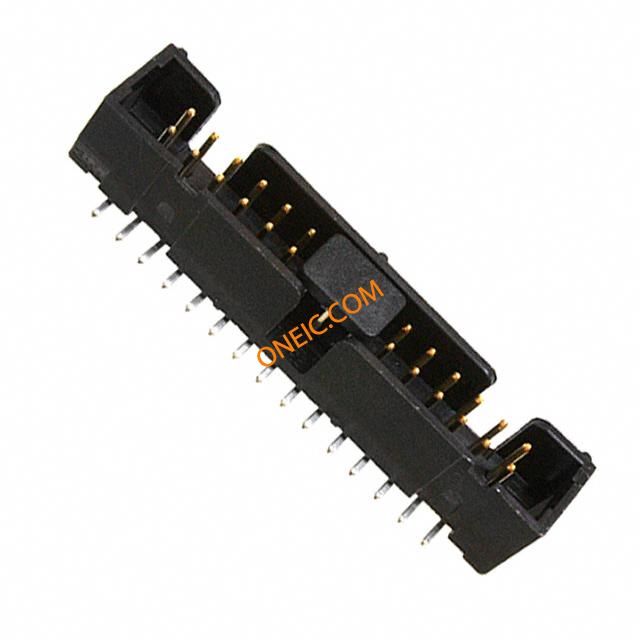

N2530-6V0C-RB-WF
| 制造商 | 3M Company |
| 描述 | Conn Shrouded Header HDR 30 POS 2.54mm Solder ST SMD T/R CONN HEADER 30POS SMT VERT 30AU Headers & Wire Housings MOLDED PICK CAP 30 PIN 30u GOLD 2500SeriesLowProfileSMT4wallHeader,Straight,.100X.10030position |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | MSH30KCT | 零件号别名 | 05111174278 80000913618 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 200 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 认证机构 | cUL,UL |
| 材料阻燃等级 | UL94V-0 | ||
电气参数
| 最大额定电流 | 2A | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 包装方式 | Tape & Reel (TR) | 出线方向 | LowProfile |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚长度（针脚） | 0.112" |
| 安装类型 | Surface Mount | 行程角度 | Straight |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Nickel |
| 排数 | 2 | 触头材料 | CopperAlloy |
| 壳体材料 | GlassFilledPolyester | 总长度 | 1.788" |
| 主要材料 | HighTemperature | 插针孔直径 | 0.1" |
| 端接样式 | SMD | 触点数 | 30 |
| 位数 | 30 | 接触长度 - 配合 | 0.243" (6.17mm) |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 2500 | 产品特性 | Four-Wall |
| 制造商全称 | 2500Series | 产品子类型 | Headers |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55to+105°C | ||
