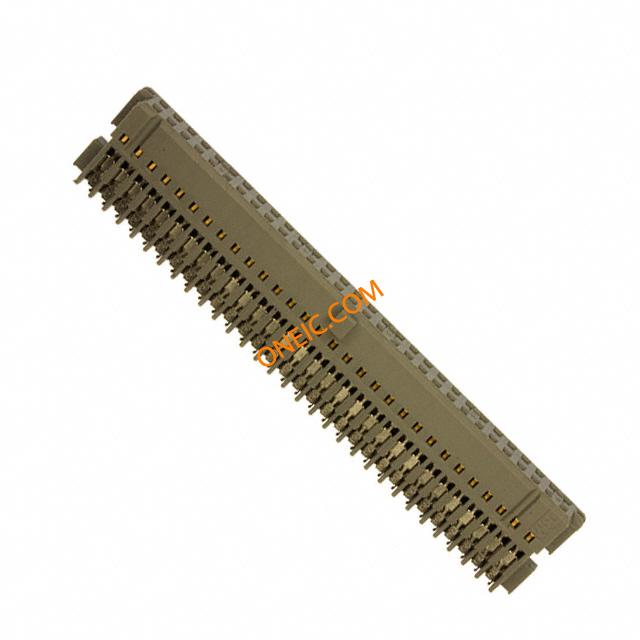

CHG-2060-J01010-KEP

制造商	3M Company
描述	Headers & Wire Housings 60P PLRZD IDC SOCKET 22 AND 24 AWG .100" Ã .100" Polarized Wiremount, 2 row for .100" Pitch Notched Flat Cable or Discrete Wire CONN RECEPT IDC 60POS 24-22 AWG WIRE-BOARD CONN, SOCKET, 60POS, 2.54MM Conn;Rect;Socket;Wiremnt;0.1inPitch;60Pos;2Row;24-22AWG;IDC;CHGSer;Polar
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

零件号别名	05400762552 80610409718	产品类别	Headers & Wire Housings
标准包装数量	100	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	标准	DIN41612
海关税号	85366930	认证机构	cUL,UL
RoHS合规（认证）	Yes	材料阻燃等级	UL94V-0

电气参数

量程（°/s）

:3M - CHG Series

最大额定电流

机械参数

颜色	Gray	间距	0.100" (2.54mm)
重量	1 lb	包装方式	Bulk
导线类型	Discrete or Ribbon Cable	导线线规	22-24 AWG
排间距	0.100" (2.54mm)	端接方式	IDC
触头类型	Female Socket	安装类型	Free Hanging (In-Line)
行程角度	Straight	连接器类型	Receptacle
接触镀层	Gold	安装样式	Cable
排数	2	触头材料	:Copper Alloy
总长度	3.18"	主要材料	Rectangular
电缆端接方式	IDC	插针孔直径	0.1"
端接样式	IDC	第一触头极性	Socket (Female)
触点数	60	接触件端接	:IDC / IDT
介电材料	PBT	绝缘直径	0.054"
位数	60	接触镀层厚度	30µin (0.76µm)

产品信息

类型	Ribbon Cable	连接器性别	:Receptacle
系列	CHG	产品特性	Closed End, Polarizing Key
制造商全称	CHGSeries	产品子类型	Receptacles / Sockets - Housings

环境参数

工作温度

-55to+105°C

文档与媒体

在线文档

CHG-20 Series

在线文档

mediawebserver.dyn?6666660Zjcf6lVs6EVs666UB9COrrrrQ-
