PC81711 optoelectronic 系列
Sharp Corporation单通道晶体管输出光耦合器，用于直流信号隔离

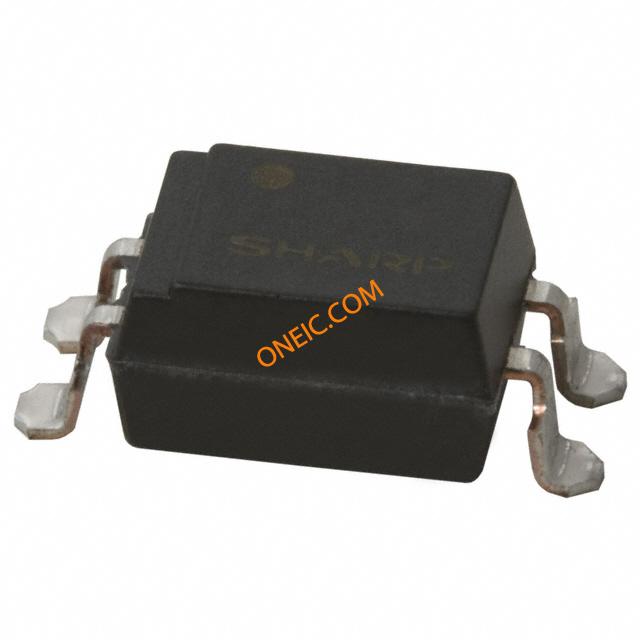

Sharp Corporation 的 PC81711 系列是一款单通道晶体管输出光耦合器，用于直流信号隔离。这些器件本质上会接收输入信号并将其传输到隔离输出，因此非常适合需要将信号路径与电源或地分离的应用场景，以防止噪声和干扰。
如果您正在从事涉及工业控制系统、医疗设备或任何需要强大电气隔离系统的项目，这些光耦合器是理想的选择。它们提供可靠的电隔离，这对于安全性和信号完整性至关重要的环境至关重要。
值得注意的是，PC81711 系列对电磁干扰（EMI）具有很强的抵抗力。在 EMI 可能是一个重大问题的恶劣环境中，该系列光耦合器非常适用。工程师通常会在需要简单而有效的方法来隔离信号同时保持性能时选择这种光耦合器。
另一个实际应用场景是在汽车电子领域，其中需要隔离以保护敏感电路免受车辆电气系统中存在的高电压的影响。这些光耦合器提供了成本效益高的解决方案，不会牺牲可靠性。
系列图片（3 张）
文档与媒体
常见问答
PC81711 optoelectronic - 型号列表
共 6 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 标准包装数量 | 输入类型 | 输出类型 | 通道数量 | 隔离电压 | Vce饱和电压（最大） | 最小输入电压 | 输出电流/通道 | 平均整流电流（每二极管） | 包装方式 | 安装类型 | 封装形式 | RoHS | 电流传输比（最大） | 电流传输比（最小） | 其他名称 | 工厂包装数量 | 输出端 | 上升时间（典型） | 最大功耗 | 电压负载调整率 | 输入偏置电流（最大） | 集电极电流（Ic）（最大） | 正向电压（最大）@ If | 工作温度 | 标准封装名称 | 欧盟RoHS | LED正向电压 | 反向关断电压（典型） | 最大传播延迟 @ V, 最大CL | 引脚样式 | 包装数量 | 位数 | 机械寿命 | LED正向电流 | 制造商全称 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMT T/R Transistor Output Optocouplers 120-300% CTR rank PC81710NiP0F OPTOCOUPLER TRANS 5KVRMS 4SMD Optocoupl DC-IN 1-CH Trans DC-OUT 4-Pin PDIP T/R sharp microelectronics | 0 | Transistor Output Optocouplers | Rail / Tube | DC | DC | 1 | 5000 Vrms | 200mV | 80 V | 50mA | 10mA | Reel | Surface Mount | 4PDIP SMT | RoHS Compliant | 600 % | 600 % | 425-2178-2 | 2000 | NPN Phototransistor | 18 us | 170 mW | 6 V | 10 mA | 50 mA | 1.4 V | -30 to 100 °C | PDIP SMD | Compliant | 1.2 V | 6 V | 18 us | Gull-wing | PDIP SMT | 4 | Obsolete | 5 mA | - | |
 Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin T/R Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER TRANS 5KVRMS 4SMD sharp microelectronics | 10 | 8000: ¥1.7231 | Transistor Output Optocouplers | Tape & Reel | DC | DC | 1 | 5000 Vrms | 200mV | 80 V | 1.5mA | 10mA | Tape & Reel (TR) | Surface Mount | 4-SMD, Gull Wing | RoHS Compliant | - | - | - | 2000 | NPN Phototransistor | 18 us | 170 mW | 6 V | 10 mA | 50 mA | 1.4 V | -30 to 100 °C | - | - | 1.2 V | - | - | - | - | - | - | - | Sharp Microelectronics |
 PHOTOCOUPLER 120-300% CTR RANK OF PC81710NSZ0X, SLEEVES Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER TRANS 5KVRMS 4DIP sharp microelectronics | 7411 | 1: ¥4.624 | Transistor Output Optocouplers | 100 | DC | Transistor | 1 Channel | 5000 Vrms | 200mV | 80V | 1.5mA | 10mA | Tube | Through Hole | 4-DIP (0.300", 7.62mm) | RoHS Compliant | 600% @ 500µA | 100% @ 500µA | - | 2000 | NPN Phototransistor | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Transistor Output Optocouplers 120-300% CTR rank PC81711NSZ0F Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Sleeve OPTOCOUPLER TRANS 5KVRMS 4DIP Sharp Microelectronics | 0 | Transistor Output Optocouplers | 100 | DC | DC | 1 Channel | 5000 Vrms | 200mV | 80 V | 1.5mA | 10mA | Sleeve | Through Hole | PDIP-4 | RoHS Compliant | 600% @ 500µA | 600 % | 425-2179-5 | 100 | NPN Phototransistor | 18 us | 170 mW | 6 | 10 mA | 50 mA | 1.4 V | + 100 C | PDIP | Compliant | - | 6 V | 18 us | Through Hole | PDIP | 4 | Obsolete | - | - | |
| 0 | - | 50 | DC | Transistor | 1 | 5000Vrms | 200mV | 80V | 1.5mA | 10mA | Tube | Through Hole | 4-DIP (0.300", 7.62mm) | - | 600% @ 500µA | 100% @ 500µA | 425-1458-5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
 PHOTOCOUPLER LO IF TRAN 4-SMD OPTOCOUPLER TRANS 5KVRMS 4SMD Optocoupl DC-IN 1-CH Trans DC-OUT 4-Pin PDIP SMT T/R Sharp Microelectronics | 0 | - | 2,000 | DC | Transistor | 1 | 5000Vrms | 200mV | 80V | 50mA | 10mA | Tape & Reel (TR) | Surface Mount | 4-SMD | Contains lead / RoHS non-compliant | 600% @ 500µA | 100% @ 500µA | 425-1457-2 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
