cigen-PC410L

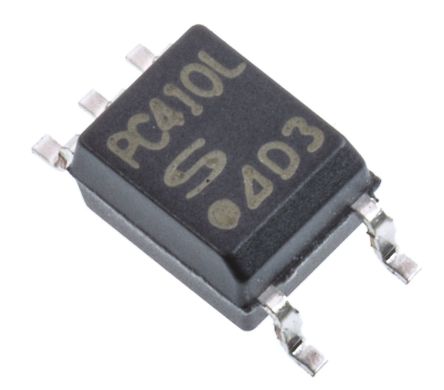

PC410L optoelectronic 系列

高速晶体管输出光耦合器，用于信号隔离

Sharp Corporation 的 PC410L 光电耦合器系列是一种高速光耦合器，适用于需要信号隔离的应用。这些设备采用发光二极管（LED）和光电晶体管的组合来在隔离电路之间传输信号，使其成为电气隔离至关重要的应用的理想选择，例如医疗设备、工业控制系统和电源供应单元。

如果您正在从事涉及不同电源域之间的信号传输或需要防止地环路的项目，这些光耦合器是首选解决方案。它们提供快速切换速度，特别是在高频应用中尤为重要。值得注意的是，它们对电磁干扰（EMI）具有较强的抵抗能力，因此适合噪声可能是一个重大问题的恶劣环境。

当工程师们需要可靠且高性能的高速信号隔离时，往往会选用这种光耦合器。PC410L 系列在速度和隔离性能之间取得了平衡，确保您的设计保持稳健和高效。

系列图片（7 张）

文档与媒体

PDF 文档

PC410L0NIP Series.pdf

在线文档

1114

常见问答

内容由 AI 生成，仅供参考

加载中...

PC410L optoelectronic - 型号列表

共 11 个型号

制造商零件编号	库存	价格	产品类别	RoHS	输入类型	输出类型	通道数量	隔离电压	传播延迟 tpLH / tpHL（最大）	安装类型	封装形式	标准包装数量	数据速率	输出电流/通道	正向电压（最大）@ If	平均整流电流（每二极管）	包装方式	包装数量	位数	供应商器件封装	工作温度	标准封装名称	欧盟RoHS	输出端	波特率	下降时间（典型）	上升时间（典型）	最大功耗	电压负载调整率	峰值脉冲电流（10/1000µs）	其他名称	工厂包装数量	下降时间	反向关断电压（典型）	引脚样式	端口方向	抗辐射加固	开启时间	额定功率	数据速率（最大）	晶体管类型	关断延迟时间	元件数量	LED正向电流	LED正向电压	击穿电压	最大额定电流	传播延迟时间	重量	冷却的封装	SPG	系列	单元数量	输出配置	电阻 @ If, F	最小起订量	单位包装	汽车级	无铅定义	认证机构标志	转速	通道数	最大功率	共模抑制比、电源抑制比（典型）	供电电压	转折电压	传播延迟（最大）	输入偏置电流（最大）	引脚数	类型	匹配码	标准交期
3 PC410L0NIP0F Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat T/R High Speed Optocouplers High CMR 10Mbps PHOTOCOUPLER OPIC 5-SOP Optocoupler; SMD; Channels:1; Out: transistor; 3.75kV; SO5 sharp microelectronics	18000	3000: ¥5.712	High Speed Optocouplers	RoHS Compliant	DC	Open Collector	1 Channel	3750 Vrms	75 ns	Surface Mount	5Mini-Flat	Tape & Reel	10 MBd	50mA	1.9 V	20mA	Reel	Mini-Flat	5	5-SOP	-40 to 85 °C	SOIC	Compliant	Photo IC	10Mbps(Typ)	0.01 us	20 ns	85 mW	5 V	20 mA	425-2141-2	3000	10 ns	5 V	Gull-wing	Uni-Directional	No	0.02µs	0.085 W	10Mbps	optocoupler	0.01µs	1	20 mA	1.9 V	5 V	50mA	75 ns	0.15 g	Mini Flat	10	OPIC™	1	Surface Mount	48ns @ 7.5mA	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2 PC410L0NIT0F Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat T/R High Speed Optocouplers High CMR 10Mbps PHOTOCOUPLER OPIC 5-SOP Optocoupl Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat T/R sharp microelectronics	10	750: ¥7.14	High Speed Optocouplers	RoHS Compliant	DC	Open Collector	1 Channel	3750 Vrms	75 ns	Surface Mount	5Mini-Flat	Tape & Reel	10 MBd	50mA	1.9 V	20mA	Reel	Mini-Flat	5	5-MFP	-40 to 85 °C	SOIC	Compliant	Photo IC	10Mbps(Typ)	0.01 us	20 ns	85 mW	5 V	20 mA	-	750	10 ns	5 V	Gull-wing	Uni-Directional	-	-	-	10Mbps	-	-	-	-	-	-	50mA	-	-	-	-	OPIC™	-	Surface Mount	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2 PC410L0YIP0F Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat T/R High Speed Optocouplers PC410L0NiP0F w/ VDE PHOTOCOUPLER OPIC VDE 5-SOP sharp microelectronics	12000	3000: ¥7.4256	High Speed Optocouplers	RoHS Compliant	DC	Open Collector	1 Channel	3750 Vrms	75 ns	Surface Mount	5Mini-Flat	Tape & Reel	10 MBd	50mA	1.9 V	20mA	Reel	Mini-Flat	5	5-SOP	-40 to 85 °C	SOIC	Compliant	Photo IC	10Mbps(Typ)	0.01 us	20 ns	85 mW	5 V	20 mA	425-2142-2	3000	10 ns	5 V	Gull-wing	Uni-Directional	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2 PC410L0YIT0F Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat High Speed Optocouplers PC410L0NiT w/ VDE PHOTOCOUPLER OPIC 5-SOP sharp microelectronics	10	750: ¥7.684	High Speed Optocouplers	RoHS Compliant	DC	Open Collector	1 Channel	3750 Vrms	75 ns	Surface Mount	5Mini-Flat	Tape & Reel	10 MBd	50mA	1.9 V	20mA	Reel	Mini-Flat	5	5-MFP	-40 to 85 °C	SOIC	Compliant	Photo IC	10Mbps(Typ)	0.01 us	20 ns	85 mW	5 V	20 mA	-	750	10 ns	5 V	-	Uni-Directional	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
PC410L0NIT HIGH CMR 10MBPS 750PCST Sharp	10	3000: ¥10.064	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
PC410L0NIP Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin Mini-Flat T/R PHOTOCOUPLER OPIC 5-SOP Sharp	10	12000: ¥7.14	-	Contains lead / RoHS non-compliant	DC	Open Collector	1	3750Vrms	48ns @ 7.5mA	Surface Mount	6-SOIC (0.173", 4.40mm Width) 5 Leads	3,000	10Mbps	50mA	1.9	20mA	Tape and Reel	Mini-Flat	5	5-MFP	85	SOIC	Supplier Unconfirmed	-	10Mbps(Typ)	-	-	85	5	20	425-1522-2	-	-	-	Gull-wing	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
PC410L0YIP PHOTOCOUPLER OPIC VDE 5-SOP Sharp Microelectronics	0		-	Contains lead / RoHS non-compliant	DC	Open Collector	1, Unidirectional	3750Vrms	48ns @ 7.5mA	Surface Mount	6-SOIC (0.173", 4.40mm Width) 5 Leads	3,000	10Mbps	50mA	-	20mA	Tape & Reel (TR)	-	-	5-MFP	-	-	-	-	-	-	-	-	-	-	425-1523-2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3 PC410LENIP0F HIGHSPEED COUPLER 10MBIT, SOP5 Opto-Isolator w/Transistor,PC410LENIP0F Optocoupler Logic-Out Open Collector DC-IN 1-CH 5-Pin SOP T/R Optocoupler; SMD; Channels:1; Out: transistor; 3.75kV/μs; SOP5 Sharp 光耦 , 光电晶体管输出表面安装安装, 5针 SHARP	3000	3000: ¥3.10	-	Compliant	DC	Open Collector	1	3750Vrms	48ns	PCB Surface Mount	SMD	-	-	-	1.9V	-	-	3000	5	-	-40°C	-	-	Yes	-	10ns	20ns	-	-	-	-	-	-	-	-	-	No	48s	0.085 W	-	optocoupler	50s	1	20 mA	1.9 V	5 V	-	75 ns	0.21 g	SOP	3000	-	1	-	-	3000	3000	NO	4	NY/N	10Mbps	1	85mW	20000V/µs	1.6V	3.75kV/μs	10ns	50 mA	5	5V	PC410LENIP0F	22 weeks
PC410LKNIP0F ELECTRONIC COMPONENT OPTO Sharp Microelectronics	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
PC410LRNIP0F ELECTRONIC COMPONENT OPTO Sharp Microelectronics	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
PC410LRYIP0F ELECTRONIC COMPONENT OPTO Sharp Microelectronics	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

第 1 / 1 页
