NP0G3 Transistor 系列
Panasonic Corporationminiature NPN/PNP 配置晶体管阵列，适用于紧凑电路
Panasonic公司的NP0G3系列是NPN和PNP配置的小型晶体管阵列。这些晶体管适用于空间受限的应用场合，尺寸和性能至关重要。如果您正在处理需要高密度组件的项目，或者需要将开关和放大功能集成到紧凑的封装中，那么这些晶体管将是理想的选择。
值得注意的是，它们具有较强的耐受能力，能够处理一定的功率和电流，使其适用于从消费电子产品到工业控制系统等各种应用。当工程师需要可靠的开关和放大能力而又不占用太多电路板空间时，往往会选用这种晶体管。另一个实用的好处是它们易于使用——作为阵列晶体管，它们简化了电路设计并减少了所需的离散元件数量。
这些晶体管特别适用于每毫米都至关重要的系统，例如便携式设备或嵌入式系统。它们紧凑的特性使得在PCB上更有效地利用空间变得至关重要，这是当今日益小型化的设备所必需的。此外，它们的NPN和PNP配置为电路设计提供了灵活性，使信号处理到电机控制等各种应用成为可能。

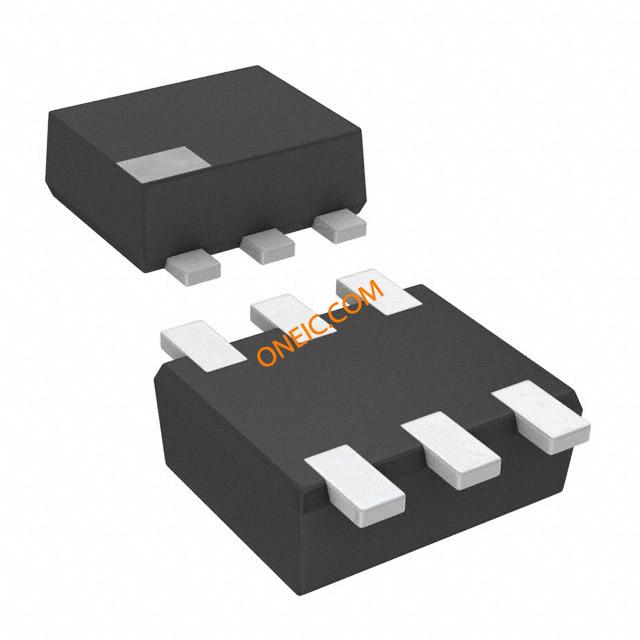

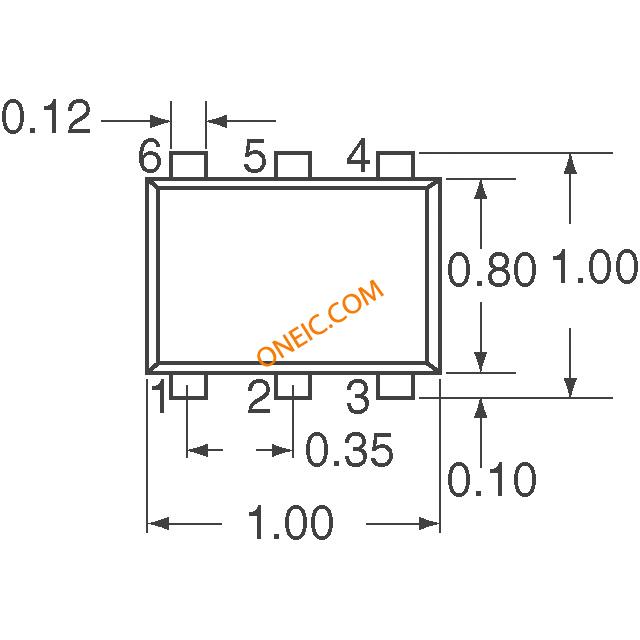

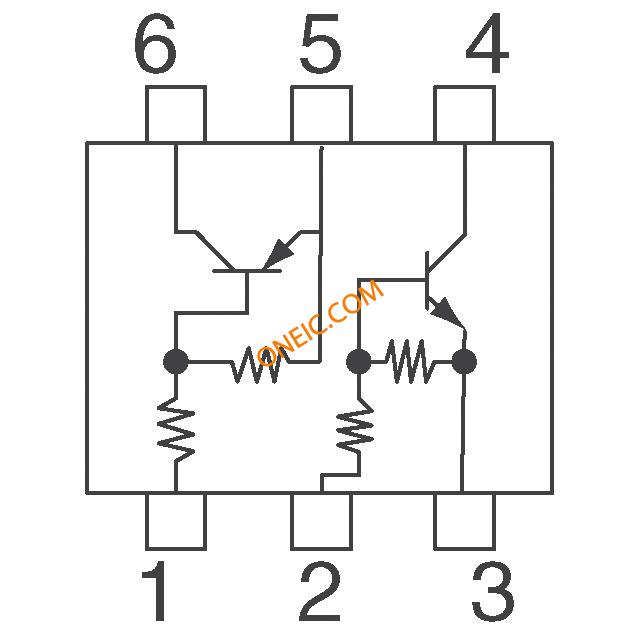

系列图片（3 张）
文档与媒体
常见问答
NP0G3 Transistor - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 其他名称 | 标准包装数量 | RoHS | 最大功率 | 晶体管类型 | 供电电压 | 基极电阻（R1） | 过渡频率 | Vce饱和电压（最大）@ Ib, Ic | 集电极电流（Ic）（最大） | 集电极截止电流（最大） | 直流电流增益 hFE (最小) @ Ic, Vce | 包装方式 | 安装类型 | 封装形式 | 供应商器件封装 | 发射极-基极电阻（R2） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TRANS ARRAY PNP/NPN SSS MINI-6P TRANS PREBIAS NPN/PNP SSSMINI6 Panasonic Electronic Components - Semiconductor Products | 7665 | 1: ¥6.80 | - | NP0G3D200ACT | 10,000 | Lead free / RoHS Compliant | 125mW | 1 NPN, 1 PNP - Pre-Biased (Dual) | 50V | 4.7k, 22k | 150MHz, 80MHz | 250mV @ 300µA, 10mA | 80mA | 500nA | 20 @ 5mA, 10V / 80 @ 5mA, 10V | Tape & Reel (TR) | Surface Mount | SOT-963 | SSSMini6-F1 | 4.7k, 47k |
TRANS ARRAY NPN/PNP SSS MINI-6P TRANS PREBIAS NPN/PNP SSSMINI6 Panasonic Electronic Components - Semiconductor Products | 10 | 1: ¥6.936 | - | NP0G3A300ACT | 10,000 | Lead free / RoHS Compliant | 125mW | 1 NPN, 1 PNP - Pre-Biased (Dual) | 50V | 47k | 150MHz, 80MHz | 250mV @ 300µA, 10mA | 80mA | 500nA | 80 @ 5mA, 10V | Tape & Reel (TR) | Surface Mount | SOT-963 | SSSMini6-F1 | 47k |
TRANS ARRAY PNP/PNP SSS MINI-6P TRANS PREBIAS NPN/PNP SSSMINI6 Panasonic Electronic Components - Semiconductor Products | 10 | 10000: ¥1.8632 | - | NP0G3D100ACT | 10,000 | Lead free / RoHS Compliant | 125mW | 1 NPN, 1 PNP - Pre-Biased (Dual) | 50V | 4.7k, 47k | 150MHz, 80MHz | 250mV @ 300µA, 10mA | 80mA | 500nA | 20 @ 5mA, 10V / 80 @ 5mA, 10V | Tape & Reel (TR) | Surface Mount | SOT-963 | SSSMini6-F1 | 4.7k, 47k |
TRANS ARRAY NPN/PNP WRES SSSMINI TRANS PREBIAS NPN/PNP SSSMINI6 Panasonic Electronic Components - Semiconductor Products | 10 | 1: ¥6.936 | - | NP0G3ACT000ACT | 10,000 | Lead free / RoHS Compliant | 125mW | 1 NPN, 1 PNP - Pre-Biased (Dual) | 50V | 47k | 150MHz, 80MHz | 250mV @ 300µA, 10mA | 80mA | 500nA | 160 @ 5mA, 10V | Tape & Reel (TR) | Surface Mount | SOT-963 | SSSMini6-F1 | - |
TRANS ARRAY NPN/PNP WRES SSSMINI TRANS PREBIAS NPN/PNP SSSMINI6 Panasonic Electronic Components - Semiconductor Products | 10 | 10000: ¥1.8632 | - | NP0G3D300ACT | 10,000 | Lead free / RoHS Compliant | 125mW | 1 NPN, 1 PNP - Pre-Biased (Dual) | 50V | 22k, 47k | 150MHz, 80MHz | 250mV @ 300µA, 10mA | 80mA | 500nA | 80 @ 5mA, 10V | Tape & Reel (TR) | Surface Mount | SOT-963 | SSSMini6-F1 | 47k |
