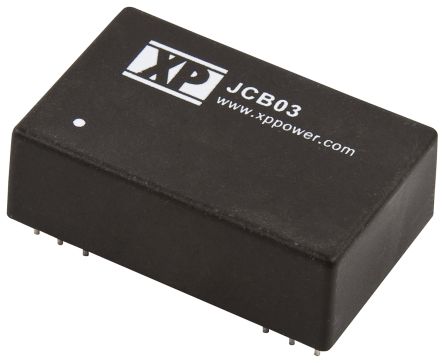

JCB0305 power & line protection 系列
XP Power Limited3W 隔离直流-直流转换器，具有多种电压输出
XP Power Limited 的 JCB0305 系列是一款额定功率为 3W 的隔离直流-直流转换器，专为需要精确电压调节和电气隔离的应用设计。这些转换器适用于需要在输入和输出电路之间保持电气隔离的同时进行电压降压或升压的应用系统。它们提供多种电压输出配置，因此适用于不同的电源需求。
如果您正在处理需要紧凑空间内进行隔离电源转换的项目，这些转换器非常适合。它们特别适用于医疗设备、工业控制系统和测试设备等领域，因为隔离可以防止地环路并确保安全。值得一提的是，尽管尺寸仅为 14mm x 14mm，但它们在紧凑的空间内集成了大量的功率和功能。
当工程师们需要可靠的隔离电源解决方案而又不想使用体积较大的转换器时，往往会选择这种转换器。能够从多个输出电压中进行选择也使它们适用于广泛的应用领域。例如，在电池供电系统中，这些转换器可以高效地管理电力分配和调理。总体而言，JCB0305 系列提供了性能与尺寸的良好平衡，使其成为许多电源管理挑战的理想选择。
系列图片（10 张）
文档与媒体
常见问答
JCB0305 power & line protection - 型号列表
共 10 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | SVHC | 海关税号 | 最大功率 | 额定功率 | 转换器类型 | 额定电压 | 输出电流 | 供电电压 | 输出数量 | 隔离电压 | 最小输入电压 | 直流输入电压（最大） | 深度 | 宽度 | 高度 | 重量 | 安装类型 | 其他名称 | 标准包装数量 | RoHS | 效率 | 最大功率（瓦特） | 包装方式 | 封装形式 | 尺寸/外形 | 类型 | 产品特性 | 工作温度 | 输出电流2 | 输出电压2（可调范围） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 DC/DC CONVERTER, 3W, DUAL 5V O/P XP Power JCB 系列 3W 隔离式直流-直流转换器 , ±5V dc输出, ±300mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 17 | 10: ¥77.81 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :5V | :300mA, 300mA | :5V | :2 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | - | - | - | - | - | - | - | - | - | - | - | :-300mA | :-5V |
DC/DC CONVERTER, 3W, DUAL 9V O/P DC/DC CONVERTER +/-9V 3W XP Power JCB 系列 3W 隔离式直流-直流转换器 , ±9V dc输出, ±167mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 10 | 1: ¥106.08 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :9V | :167mA, 167mA | :5V | :2 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1795-5 | 15 | Lead free / RoHS Compliant | 70% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | :-167mA | :-9V |
DC/DC CONVERTER, 3W, DUAL 12V O/P XP Power JCB 系列 3W 隔离式直流-直流转换器 , ±12V dc输出, ±125mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 13 | 1: ¥117.84 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :12V | :125mA, 125mA | :5V | :2 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | - | - | - | - | - | - | - | - | - | - | - | :-125mA | :-12V |
DC/DC CONVERTER, 3W, DUAL 15V O/P DC/DC CONVERTER +/-15V 3W XP Power JCB 系列 3W 隔离式直流-直流转换器 , ±15V dc输出, ±100mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 58 | 1: ¥98.872 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :15V | :100mA, 100mA | :5V | :2 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1796-5 | 15 | Lead free / RoHS Compliant | 74% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | :-100mA | :-15V |
DC/DC CONVERTER, 3W, DUAL 24V O/P XP Power JCB 系列 3W 隔离式直流-直流转换器 , ±24V dc输出, ±63mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 10 | 1: ¥117.84 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :24V | :63mA, 63mA | :5V | :2 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | - | - | - | - | - | - | - | - | - | - | - | :-63mA | :-24V |
DC/DC CONVERTER, 3W, ONE 5V O/P DC/DC CONVERTER 5V 3W XP Power JCB 系列 3W 隔离式直流-直流转换器 , 5V dc输出, 最大 600mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 79 | 8: ¥87.856 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :5V | :600mA | :5V | :1 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1797-5 | 15 | Lead free / RoHS Compliant | 70% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | - | - |
| 15 | 1: ¥90.10 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :9V | :333mA | :5V | :1 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1798-5 | 15 | Lead free / RoHS Compliant | 72% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | - | - |
DC/DC CONVERTER, 3W, ONE 12V O/P DC/DC CONVERTER 12V 3W XP Power JCB 系列 3W 隔离式直流-直流转换器 , 12V dc输出, 最大 250mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 16 | 1: ¥90.10 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :12V | :250mA | :5V | :1 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1799-5 | 15 | Lead free / RoHS Compliant | 74% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | - | - |
DC/DC CONVERTER, 3W, ONE 24V O/P DC/DC CONVERTER 24V 3W XP Power JCB 系列 3W 隔离式直流-直流转换器 , 24V dc输出, 最大 125mA输出 ±0.5%负载调节 ±0.5%线路调节 XP POWER | 24 | 1: ¥90.10 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :24V | :125mA | :5V | :1 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1801-5 | 15 | Lead free / RoHS Compliant | 70% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | - | - |
| 15 | 1: ¥90.10 | - | :No SVHC (20-Jun-2013) | 85044090 | :3W | :3W | :Isolated POL | :15V | :200mA | :5V | :1 | :1.5kV | :Fixed | :9V | :31.75mm | :20.32mm | :10.16mm | 0.02 | :Through Hole | 1470-1800-5 | 15 | Lead free / RoHS Compliant | 74% | 3W | Tube | 24-DIP Module (14 Leads) | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) | Isolated Module | OCP, OVP, SCP, UVLO | -40°C ~ 100°C | - | - |
