B82801C sensor 系列

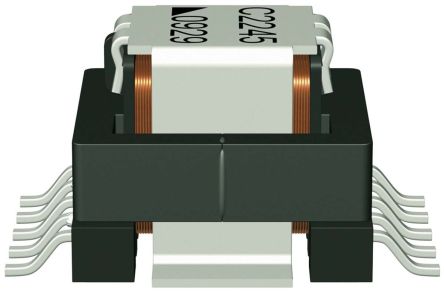

TDK Electronics AGEPCOS 40A 表面贴装电流互感器
TDK Electronics AG 的 B82801C 系列是一款高性能表面贴装电流互感器系列产品，专为精确测量高达 40A 的交流电流而设计。这些传感器适用于需要紧凑且可靠电流检测解决方案的应用场合，例如电源、逆变器和工业控制系统。
如果您正在从事需要进行精准电流监控但又不希望占用太多空间的项目，这些传感器非常适合。值得一提的是，它们具有出色的热稳定性，在不同温度条件下仍能保持性能，这对于许多工业环境来说至关重要。当工程师们需要一种既坚固又节省空间、能够承受较大电流负载而不牺牲精度和可靠性时，往往会选择这种传感器。
系列图片（8 张）
文档与媒体
常见问答
B82801C sensor - 型号列表
共 7 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | RoHS | 安装样式 | 工厂包装数量 | 电感量 | 包装方式 | 端接样式 | 核心类型 | 最低频率 | 工作频率 | 直流电阻（DCR）（最大） | 输入偏置电流（最大） | 匝数比 - 初级:次级 | 深度 | 宽度 | 长度 | 重量 | 安装类型 | 尺寸/外形 | 功能 | 工作温度 | 最高温度限值 | 系列 | 零件号别名 | 次级直流电阻（DCR） | 高度 | 欧盟RoHS | 频率 | 输出电流 | 击穿电压 | 直流电阻（DCR）- 初级 | 引脚样式 | 总长度 | 变压器类型 | 触点数 | ET（伏秒积） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Current Transformer Sensors 1.4mH TR 1:50 DCR 0.28 / 400mOhms TRANSF CURRENT SENSE 1.4MH SMD T4143EF12.6SMDTRANSFORMER EPCOS | 600 | 200: ¥17.901 | - | RoHS Compliant | SMD/SMT | 200 | 1.4 mH | Reel | SMD/SMT | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | B82801C | B82801C0145A050 | - | - | - | - | - | - | - | - | - | - | - | - |

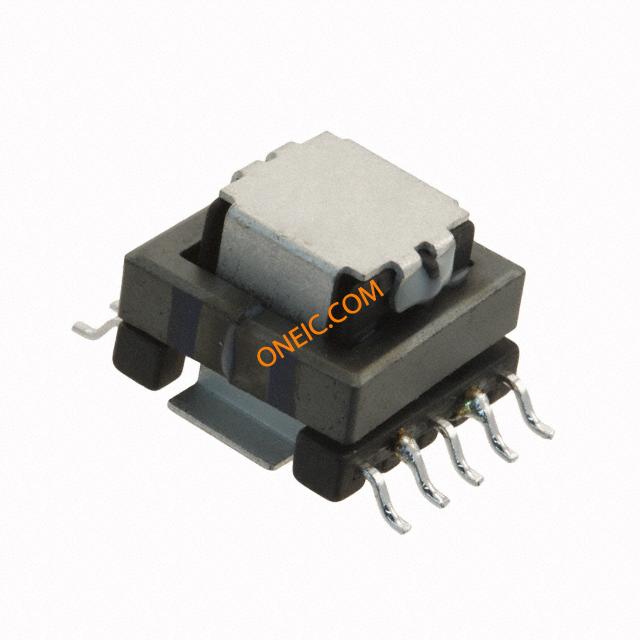

 Current Transformer Sensors 5.6mH TR 1:100 DCR 0.28/1000mOhms TRANSF CURRENT SENSE 5.6MH SMD T4144EF12.6SMDTRANSFORMER EPCOS | 10 | 1: ¥13.532 | - | RoHS Compliant | SMD/SMT | 200 | 5.6 mH | Reel | SMD/SMT | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | B82801C | B82801C0565A100 | - | - | - | - | - | - | - | - | - | - | - | - |
 Current Transformer Sensors T4145 EF12.6 SMD TRANSFORMER TRANSF CURRENT SENSE 12.6MH SMD T4145EF12.6SMDTRANSFORMER EPCOS 40A 表面贴装 电流互感器 CT, 1:150匝数比 EPCOS | 480 | 4: ¥19.04 | - | RoHS Compliant | SMD/SMT | 200 | 12.6 mH | Reel | SMD/SMT | EE 12.6 | 50kHz | 500kHz | 0.26mΩ | 40A | 1:150 | 10mm | 13.46mm | 14.22mm | 4.8g | 表面贴装 | 14.22 x 13.46 x 10mm | Y | -40°C | +125°C | B82801C | - | - | - | - | - | - | - | - | - | - | - | - | - |
 Current Transformer 1:200 1500VAC 0.00028Ohm Prim. DCR 2.9Ohm Sec. DCR 40000mA Prim. 10Term. Gull Wing SMD TRANSF CURRENT SENSE 22.4MH SMD Current Transformer Sensors 22.4mH TR 1:200 DCR 0.28 / 2900mohm T4146EF12.6SMDTRANSFORMER EPCOS 40A 表面贴装 电流互感器 CT, 1:200匝数比 EPCOS | 1800 | 600: ¥13.8509 | - | Lead free / RoHS Compliant | SMD/SMT | 200 | - | Tape and Reel | - | Ferrite | 50kHz | 500kHz | 0.26mΩ | 40A | 1:200 | 10mm | 13.46mm | 14.22mm | 4.8g | Surface Mount | 14.22 x 13.46 x 10mm | Y | -40°C | +125°C | - | - | 2.9 | 10 | Compliant | 50K to 500K | 40000 | 1500VAC | 0.00028 | Gull Wing | 14.48 | Current Sense Transformer | 10 | - |
TRANSF CURRENT SENSE 1.4MH SMD Current Transformer Sensors T4143 EF12.6 SMD TRANSFORMER EPCOS 40A 表面贴装 电流互感器 CT, 1:50匝数比 EPCOS Inc | 40 | 1: ¥22.168 | - | RoHS Compliant | SMD/SMT | - | - | - | - | EE 12.6 | 50kHz | 500kHz | 0.26mΩ | 40A | 1:50 | 10mm | 13.46mm | 14.22mm | 4.8g | 表面贴装 | 14.22 x 13.46 x 10mm | Y | -40°C | +125°C | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TRANSF CURRENT SENSE 5.6MH SMD Current Transformer Sensors T4144 EF12.6 SMD TRANSFORMER EPCOS 40A 表面贴装 电流互感器 CT, 1:100匝数比 EPCOS Inc | 1071 | 22: ¥24.48 | - | RoHS Compliant | SMD/SMT | - | 6.6 mH | - | SMD/SMT | EE 12.6 | 50kHz | 500kHz | 0.26mΩ | 40A | 1:100 | 10mm | 13.46 mm | 14.22 mm | 4.8g | 表面贴装 | 14.22 x 13.46 x 10mm | Y | -40°C | +125°C | - | - | 1000 mOhms | 10 mm | - | - | - | - | - | - | - | - | - | 248 V us |
 EPCOS | 0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
