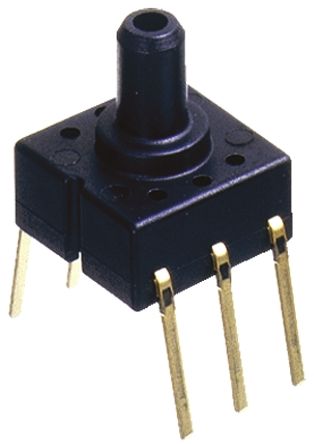

ADP42 sensors, transducer 系列
Panasonic CorporationDIP封装的板装压力传感器
Panasonic生产的ADP42系列是板载压力传感器，专为紧凑的表面安装应用设计。它们采用双列直插封装（DIP），适用于空间受限的环境，其中小型化至关重要。这些传感器常用于汽车电子、工业控制系统和医疗设备中，需要进行精确的压力测量但板载空间有限。
值得注意的是，由于其坚固的设计和表面安装技术，这些传感器具有很高的可靠性。当工程师需要一个可以轻松集成到现有电路板中而无需进行重大修改的压力传感器时，往往会选择ADP42系列。ADP42系列还提供了良好的线性和稳定性，这对于保持长时间内的准确压力读数至关重要。
如果你的项目需要在狭小空间内安装多个压力传感器，ADP42系列可能是一个很好的选择。它们非常适合需要直接安装在PCB上的传感器的应用场景，例如流体控制系统或在狭小空间内测量压力的设备。由于其小巧的尺寸和易于集成的特点，它们可以帮助简化设计过程并有可能降低整体系统成本。
系列图片（12 张）
文档与媒体
常见问答
ADP42 sensors, transducer - 型号列表
共 13 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 精度 | 压力类型 | 工作温度 | 输出类型 | 供电电压 | 最大额定电流 | 安装类型 | 测量制式 | 标准包装数量 | 工厂包装数量 | RoHS | 包装方式 | 安装样式 | 封装形式 | 工作压力 | 输出端 | 端口尺寸 | 端接样式 | 系列 | 连接方式 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Board Mount Pressure / Force Sensors 490.3kPa 5.0kgf/cm Pressure Sensor SENSOR PRESSURE 490.3KPA STD DIP Pressure Sensor 0kPa to 490.3kPa Gage 6-Pin DIP Panasonic 计量 压力传感器 Panasonic Electric Works | 10 | 1: ¥93.3708 | Board Mount Pressure / Force Sensors | ±0.5% | Gauge | -20°C ~ 100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 5000 | RoHS Compliant | Tube | Through Hole | 6-DIP Module | 71.11 PSI, 490.3 kPa | 100mV, ±40mV | Male, 0.098" (2.5mm) Tube | Through Hole | - | - |
 基板取付型圧力/フォースセンサー 980.7kPa 10.0kgf/cm Pressure Sensor SENSOR PRESSURE 980.7KPA STD DIP Board Mount Pressure / Force Sensors 980.7kPa 10.0kgf/cm Pressure Sensor Pressure Sensor 0kPa to 980.7kPa Gage 6-Pin DIP Panasonic 计量 压力传感器 Panasonic Electric Works | 10 | 1: ¥118.7606 | Board Mount Pressure / Force Sensors | ±0.6% | Gauge | -20°C ~ 100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 5000 | RoHS Compliant | Tube | Through Hole | 6-DIP Module | 142.24 PSI, 980.7 kPa | 65mV, ±25mV | Male, 0.098" (2.5mm) Tube | Through Hole | - | - |
 Board Mount Pressure / Force Sensors ADP Pressure Sensor Pressure Sensor 0kPa to 833.6kPa Gage 6-Pin DIP ADP PRESSURE SENSOR Panasonic 计量 压力传感器 Panasonic Electric Works | 10 | 1: ¥91.46 | - | ±0.6 % | 计量 | +100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | Lead free / RoHS Compliant | Bulk | - | - | - | - | - | - | * | - |
 Board Mount Pressure / Force Sensors 98.1kPa 1.0kgf/cm Pressure Sensor Pressure Sensor 0kPa to 98.1kPa Gage 6-Pin DIP ADP(PS)PRESSURE SENSOR Panasonic 计量 压力传感器 Panasonic Electric Works | 98 | 1: ¥91.46 | Board Mount Pressure / Force Sensors | ±0.3% | Gauge | - 20 C | 电压 | 65±25 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | RoHS Compliant | Tube | Through Hole | DIP-6 | 0 KPa to 98.1 KPa | - | - | - | * | - |
 Board Mount Pressure / Force Sensors 34.3kPa 0.35kgf/cm Pressure Sensor SENSOR PRESSURE 34.3KPA STD DIP Pressure Sensor 0kPa to 34.3kPa Gage 6-Pin DIP Panasonic 计量 压力传感器 Panasonic Electric Works | 10 | 1: ¥91.46 | Board Mount Pressure / Force Sensors | ±0.3% | Gauge | -20°C ~ 100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 5000 | RoHS Compliant | Tube | Through Hole | 6-DIP Module | 4.98 PSI, 34.3 kPa | 100mV, ±40mV | Male, 0.098" (2.5mm) Tube | Through Hole | - | - |
 Board Mount Pressure / Force Sensors ADP Pressure Sensor Pressure Sensor 0kPa to 980.7kPa Gage 6-Pin DIP ADP PRESSURE SENSOR Panasonic 计量 压力传感器 Panasonic Electric Works | 100 | 1: ¥91.46 | - | ±1 % | 计量 | +100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | Lead free / RoHS Compliant | Bulk | - | - | - | - | - | - | * | - |
 Board Mount Pressure / Force Sensors ADP Pressure Sensor Pressure Sensor 0kPa to 343.2kPa Gage 6-Pin DIP ADP PRESSURE SENSOR Panasonic 计量 压力传感器 Panasonic Electric Works | 100 | 1: ¥91.46 | - | ±0.3% | 计量 | +100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | Lead free / RoHS Compliant | Bulk | - | - | - | - | - | - | * | - |
 Board Mount Pressure / Force Sensors 49.0kPa 0.5kgf/cm Pressure Sensor SENSOR PRESSURE 49.0KPA ECON DIP Pressure Sensor 0kPa to 49kPa Gage 6-Pin DIP Panasonic Electric Works | 37 | 1: ¥234.94 | Board Mount Pressure / Force Sensors | ±0.3% | Gauge | -20°C ~ 100°C | - | - | - | - | - | 100 | 5000 | RoHS Compliant | Tube | Through Hole | 6-DIP Module | 7.12 PSI, 49 kPa | 85mV, ±45mV | Male, 0.098" (2.5mm) Tube | Through Hole | - | - |
 Board Mount Pressure / Force Sensors 4.9kPa 0.05kgf/cm Pressure Sensor Pressure Sensor 0kPa to 4.9kPa Gage 6-Pin DIP ADP(PS) PRESSURE SENSOR Panasonic 计量 压力传感器 Panasonic Electric Works | 10 | 1: ¥91.46 | Board Mount Pressure / Force Sensors | ±0.7 % | Gauge | - 20 C | 电压 | 40±20 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | RoHS Compliant | Tube | Through Hole | DIP-6 | 0 KPa to 4.9 KPa | - | - | - | * | - |
 基板取付型圧力/フォースセンサー 40.0kPa 0.4kgf/cm Pressure Sensor SENSOR PRESSURE 40.0KPA ECON DIP Board Mount Pressure / Force Sensors 40.0kPa 0.4kgf/cm Pressure Sensor Pressure Sensor 0kPa to 40kPa Gage 6-Pin DIP Panasonic 计量 压力传感器 Panasonic Electric Works | 96 | 1: ¥86.428 | Board Mount Pressure / Force Sensors | ±0.3% | Gauge | -20°C ~ 100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | 100 | 100 | RoHS Compliant | Tube | Through Hole | 6-DIP Module | 5.80 PSI, 40 kPa | 43.5mV, ±22.5mV | Male, 0.098" (2.5mm) Tube | Through Hole | - | - |
 | 67 | 1: ¥78.40 | - | ±0.3% | 计量 | +100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | - | - | - | - | - | - | - | - | - | - | - | 印刷电路板 |
 | 95 | 1: ¥70.3324 | - | ±0.3% | 计量 | +100°C | 电压 | 100±40 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | - | - | - | - | - | - | - | - | - | - | - | - |
 | 0 | - | ±0.3% | 计量 | +100°C | 电压 | 65±25 mV | 1.5 mA | 印刷电路板通孔 | 空气、液体 | - | - | - | - | - | - | - | - | - | - | - | - |
