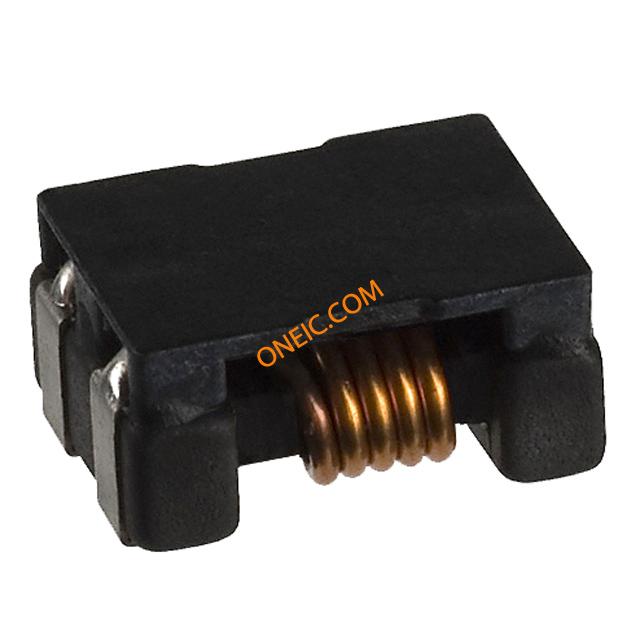

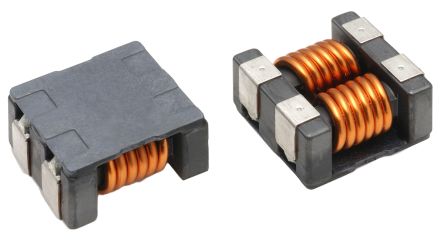

ACM7060-701-2PL filter 系列
TDK Corporation电源线中用于抑制EMI的表面贴装共模滤波器
TDK Corporation 的 ACM7060-701-2PL 系列是用于电源线应用中电磁干扰（EMI）抑制的表面贴装共模滤波器。这些滤波器特别适用于需要降低噪声并改善功率分配电路信号完整性的场景。如果您正在处理与交流电源供应、电机驱动器或可能产生大量电磁发射的任何设备相关的项目，这些滤波器可以是一个有价值的补充。
值得注意的是，它们采用紧凑的表面贴装设计，易于集成到PCB布局中而不占用太多空间。当工程师需要在设计中管理共模噪声的可靠解决方案时，往往会选择这种类型的滤波器。它们通过过滤掉差分对两根导线共有的不需要信号来工作，从而有效减少干扰并确保更清洁的电力传输。
这些滤波器在医疗设备或工业控制系统中的另一个实际应用场景是，在这些系统中高可靠性和最小干扰至关重要。ACM7060-701-2PL 系列以其在各种工作条件下的稳健性能而闻名，使其成为需要严格EMI合规标准的应用的理想选择。总体而言，如果您正在处理电力电子或任何需要EMI抑制的关键系统，这些滤波器绝对是值得考虑的选择。
系列图片（14 张）
文档与媒体
常见问答
ACM7060-701-2PL filter - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 阻抗 | 工作温度 | 包装方式 | 交货时间 | 子类别 | SVHC | 海关税号 | 量程（°/s） | 测试频率 | 额定电压 | 直流电阻（DCR） | 最大额定电流 | 阻抗 @ 频率 | 直流电阻（DCR）（最大） | 深度 | 宽度 | 高度 | 长度 | 重量 | 引脚数 | 总长度 | 总体尺寸 | 类型 | 最小起订量 | 产品 | 单位包装 | 其他名称 | 标准包装数量 | 工厂包装数量 | RoHS | 欧盟RoHS | 汽车级 | 无铅定义 | 电流 | 电感量 | 滤波器类型 | 线圈电阻 | 最大频率 | 输出电流 | 绝缘电阻 | 最小供电电压 | 初始电阻（最小） | 高度（最大） | 安装类型 | 连接器类型 | 封装形式 | 包装数量 | 尺寸/外形 | 端接样式 | 外壳尺寸-插件 | SPG | 匹配码 | 技术 | 配置 | 线路数量 | 单元数量 | 标准交期 | 测试温度 | 抗辐射加固 | 核心类型 | 额定直流电流 | 直流正向电流（If）（最大） | 磁芯材料 | 结工作温度 | 适用产品/相关产品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 0 | - | 700 Ohm | -25 to 85 °C | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |

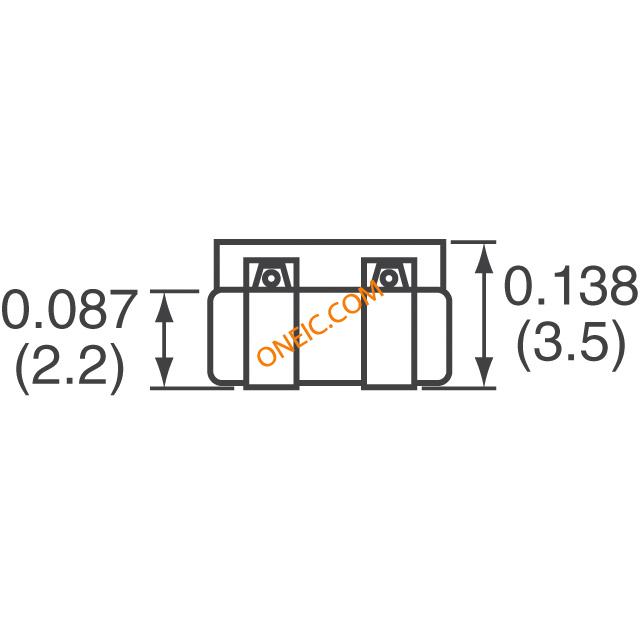

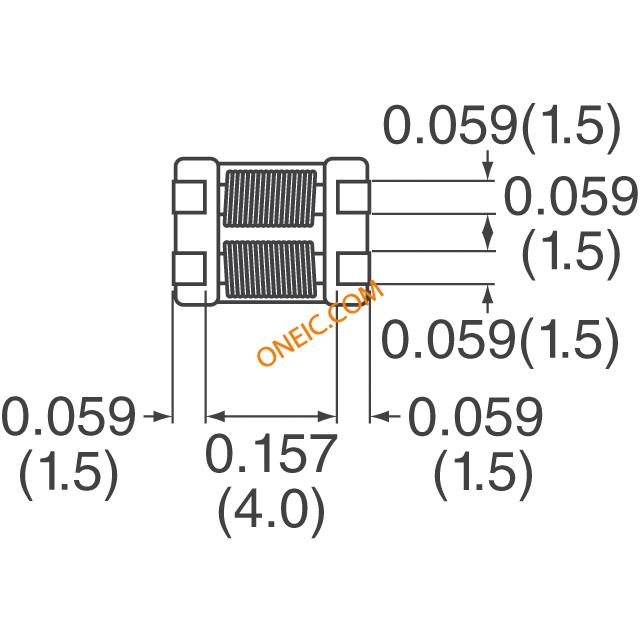

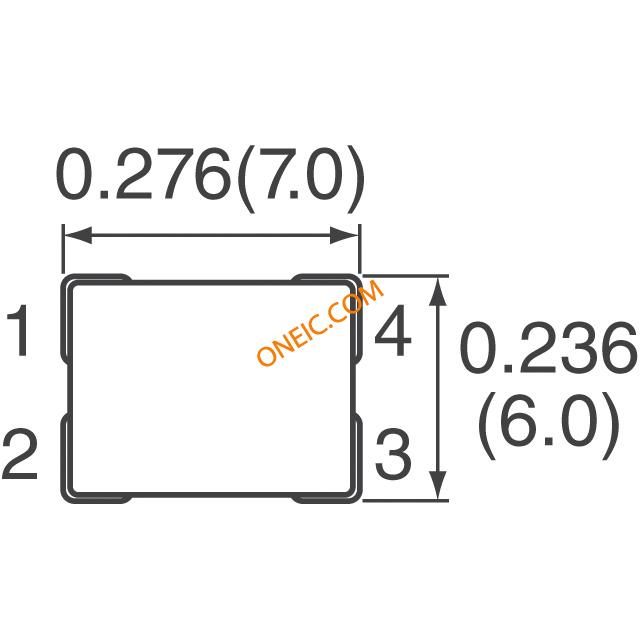

 EMI Filters 700ohms 100MHz 50volts Common Mode Chokes Dual 700Ohm 100MHz 4A 15mOhm DCR SMD T/R ACM7060 700R 4000mA DC=15mR CHOKE COMMON MODE 700 OHM 4A SMD EMI Filter Beads, Chips & Arrays 700ohms 100MHz 50volts COMMON MODE FILTER, POWER LINE, SMD, FULL REEL FILTER, COMMON MODE, POWER LINE, SMD Filter: anti-interference; Mounting: SMD; Case:2824; 4A; 80VDC TDK ACM 系列 共模扼流圈 ACM7060-701-2PL, 4 A最大电流, 7060封装 TDK Corporation | 68815 | 1: ¥9.452 | EMI Filter Beads, Chips & Arrays | 700X2Ohm | -40°C ~ 85°C | Tape and Reel | 70 Days | Common Mode Chokes | :No SVHC (20-Jun-2013) | 85045095 | :TDK - ACM Series | 100M | 80VDC | 15 mOhm Max | 4 A | 700Ω | :0.015ohm | 6.2 | 6mm | 3.5mm | 7mm | 0.35g | :4 | 7.2 | :7mm x 6mm x 3.5mm | Power Line | 1500 | Common Mode Filters | 1500 | 445-2215-1 | 1,500 | 1500 | Lead free / RoHS Compliant | Compliant | NO | RoHS-conform | 4A | L X2µH | Power Line | 15mΩ | 1GHz | 4000mA | :10Mohm | 80V DC | 15 mOhms | 0.138" (3.50mm) | Surface Mount | :SMD | Horizontal, 4 PC Pad | 1 | 0.276" L x 0.236" W (7.00mm x 6.00mm) | SMD/SMT | :7060 | 1 | INDK2X700R | WIREWOUND | Dual | 2 | 1 | 14 weeks | -40°C | - | - | - | - | - | - | - |
 EMI Filters 700ohms 100MHz 50volts Common Mode Chokes Dual 700Ohm 100MHz 4A 15mOhm DCR SMD CHOKE, COMMON MODE, 700OHM, 4A TDK 绕线贴片电感器, 4A Idc TDK Corporation | 10 | 1: ¥4.2296 | - | 700 ohm | -25C to 85C | :Cut Tape | - | - | :No SVHC (20-Jun-2013) | 85045095 | :TDK - ACM Series | 100 MHz | :80V | 0.015 ohm | :4A | :700ohm | :0.015ohm | 6.2 mm | :6mm | 3.5 mm | :7mm | 0.00035 | :4 | 7.2 mm | :7mm x 6mm x 3.5mm | Common Mode Filter | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | No | :Common Mode | :4A | 4000 mA | :Ferrite | 85C | - |
| 649 | 43: ¥11.6756 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
 TDK Corporation | 0 | - | - | - | Tape and Reel | 77 Days | Common Mode Chokes | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ACM7060-701-2PL-TL01 |
