ACM2520-601 passive component 系列型号列表/参数/数据手册

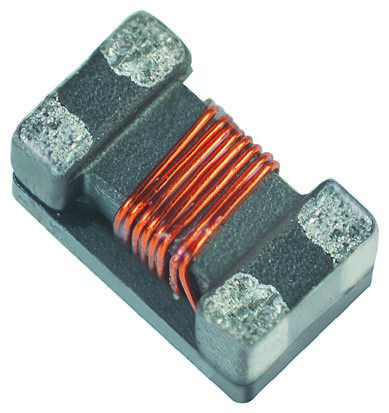

TDK Corporation 的 ACM2520-601 系列是一种表面贴装器件（SMD）共模电感和电磁干扰（EMI）滤波器系列产品，适用于各种电子电路。这些组件特别适用于在高频应用中过滤掉不需要的噪声并减少电磁干扰。

如果您正在设计需要对共模电流和 EMI 提供强大保护的设计，那么这些共模电感和滤波器是一个很好的选择。它们在抑制噪声和保持信号完整性方面表现出可靠的性能，使其非常适合电源供应、电机驱动和电信设备等应用。值得一提的是，它们的紧凑尺寸；作为 SMD 组件，它们可以无缝集成到现代 PCB 布局中，而不占用太多空间。

当工程师们需要一个简单而有效的解决方案来降低共模噪声和抑制 EMI 时，往往会选用这种组件。它们特别适合在干扰可能是一个重大问题的环境中使用，例如工业环境或与其他电子设备近距离工作的设备中。总体而言，ACM2520-601 系列提供了一种可靠且节省空间的方式来解决电路设计中的这些关键问题。

制造商零件编号	库存	价格	产品类别	RoHS	阻抗	包装方式	最小起订量	单位包装	产品	其他名称	标准包装数量	电流	滤波器类型	直流电阻（DCR）	最大额定电流	初始电阻（最小）	深度	高度	高度（最大）	安装类型	封装形式	尺寸/外形	系列	线路数量	工作温度	交货时间	子类别	标准包装规格	欧盟RoHS	测试频率	额定电压	阻抗（最大）（Zzt）	尺寸	宽度	总长度	端接样式	核心数/总线宽度	类型	配置	工厂包装数量	核心类型	25°C时电阻（典型）	长度	功能
3 ACM2520-601-2P-T002 COMMON MODE FILTER FOR SIGNAL LINE Common Mode Chokes Dual 600Ohm 100MHz 350mA 450mOhm DCR SMD T/R CHOKE COMMON MODE 600 OHM SMD EMI Filter Beads, Chips & Arrays 600ohms 0.45ohms 0.3A TDK Corporation	7475	1: ¥4.828	-	Lead free / RoHS Compliant	600 Ohm	Tape and Reel	-	-	Common Mode Filters	445-8930-1	2,000	300mA	Data, Signal Line	450 mOhm Max	300 mA	450 mOhms	2(Typ)	1.2(Typ)	0.051" (1.30mm)	Surface Mount	Horizontal, 4 PC Pad	0.098" L x 0.079" W (2.50mm x 2.00mm)	ACM	2	-25°C ~ 85°C	70 Days	Common Mode Chokes	2,000	Compliant	100 MHz	20VDC	600 Ohm	0.098" L x 0.079" W (2.50mm x 2.00mm)	2 mm	2.5(Typ)	SMD/SMT	2	Signal Line	Dual	-	-	-	-	-
ACM2520-601-2P-T001 EMI Filters 600ohms 100MHz 50volts EMI Filter Beads, Chips & Arrays 600ohms 100MHz 50volts TDK Corporation	10	910: ¥8.976	EMI Filter Beads, Chips & Arrays	RoHS Compliant	600 Ohms	Reel	-	-	Common Mode Filters	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2000	-	-	-	-
5 ACM2520-601-2P-T CHOKE COMMON MODE 600 OHM SMD TDK Wirewound Surface Mount Inductor 2520 0.3A Idc CHOKECOMMODESMD600R TDK ACM 系列 ACM2520-601-2P 绕线贴片电感器, 300mA Idc TDK Corporation	1590	2000: ¥8.30	-	Lead free / RoHS Compliant	600 Ohm	Tape & Reel (TR)	2000	2000	-	445-2968-2	2,000	300mA	Data, Signal Line	450 mOhm Max	0.3A	0.45Ω	2mm	1.2mm	0.051" (1.30mm)	Surface Mount	Horizontal, 4 PC Pad	0.098" L x 0.079" W (2.50mm x 2.00mm)	ACM	2	-40°C ~ 85°C	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	线绕	450mΩ	2.5mm	Y
ACM2520-601-2P TDK Corporation	10	8: ¥2.1903	-	-	-	-	2000	2000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ACM2520-601-3P TDK Corporation	0		-	-	-	-	2000	2000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
