TE Connectivity / Raychem

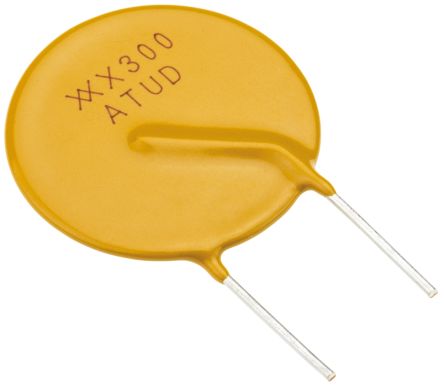

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Resettable Fuses |
| RoHS | RoHS Compliant |
| 额定电流 | 40 A |
| 电阻 | 0.1 Ohms |
| 最大直流电压 | 72 V |
| 保持电流 | 3 A |
| 安装风格 | Through Hole |
| 端接类型 | Radial |
| 跳闸电流 | 6 A |
| 引线间距 | 10.9 mm |
| 系列 | RXEF |
| 工作温度范围 | - 40 C to + 85 C |
| 额定电流（最大值） | 40 A |
| 外形尺寸 | 28.6 mm L x 3 mm H x 23.9 mm D |
| 最大电压 | 72 VDC |
| 封装 | Bulk |
| 工厂包装数量 | 250 |
| 类型 | PolySwitch Resettable Fuses |
| 零件号别名 | E37266-000 |
| 卖备选方案 | RXE300 |
| 工业别名 | E37266-000, RXEF300 |
| 子类别 | PTC Resettable Fuse |
| 交货期 | 49 Days |
| 电流 - 最大 | 40A |
| 电压 - 最大 | 72V |
| 跳闸时间 | 19.8s |
| 电流 - 维持（Ih ）（最大） | 3A |
| 标准包装 | 250 |
| R最小/最大 | 0.040 ~ 0.060 Ohm |
| 其他名称 | E37266-000 |
| 电流 - 跳闸（It ） | 6A |
| 封装/外壳 | Radial, Disc |
| RoHS指令 | Lead free / RoHS Compliant |
| 身高 | 28.6mm |
| 机身长度 | 23.9mm |
| 车身宽度 | 3mm |
| 引线方向 | Radial |
| 最大电流 | 40 A |
| 最大阻力 | 0.1Ω |
| 最小电阻 | 0.04Ω |
| 功率耗散 | 2.8W |
| 额定电压 | 72 V |
| 线径 | 0.81mm |
| 线长 | 7.6mm |
| 线间距 | 9.4 → 10.9mm |
| 额定电流 - 最大 | 40 A |
| 线形式 | Straight |
| 工作温度最高摄氏度。 | 85C |
| 工作温度敏度。 | -40C |
| 额定电压最大 | 72V |
| 机构认证 | CSA/TUV/UL |
| 初始电阻（最小值） | 0.04 Ohm |
| 初始电阻（最大值） | 0.06 Ohm |
| 发表跳闸电阻（最大值） | 0.1 Ohm |
| 功耗（典型值） | 2.8 W |
| 旅行时间（最大值） | 19.8@15A s |
| Holding Current | :3A |
| 脱扣电流 | :6A |
| Carrying Current Max | :40A |
| Initial Resistance Max | :0.07ohm |
| 工作电压 | :72V |
| PTC Fuse Case | :Radial Leaded |
| SVHC | :No SVHC (20-Jun-2013) |
| Approval Bodies | :CSA, TUV |
| Approval Category | :ELV Compliant, UL Recognised |
| External Length / Height | :28.6mm |
| 外宽 | :23.9mm |
| 身高 | :28.6mm |
| Holding Current Max Ih | :3.00A |
| Initial Resistance Min | :0.040ohm |
| Interrupt Current Max | :40A |
| 热敏电阻类型 | :PTC Resettable Fuse |
| Weight (kg) | 0.00152 |
| Tariff No. | 85332100 |
| Brand/Series | RXEFSeries |
| Current,Rating | 3A |
| Material,Body | EpoxyPolymer |
| MountingType | ThroughHole |
| PrimaryType | Resettable |
| Resistance,DC | 0.01Ohms |
| 端子 | Radial |
| Voltage,Rating | 72VDC |
| D dimension | 7.6mm |
| Terminal pitch | 10mm |
| 功率 | 2.8W |
| Max resistance | 100mΩ |
| 额定电流 | 3A |
| Multiplicity | 1 |
| E dimension | 3mm |
| A dimension | 23.9mm |
| Gross weight | 1.35 g |
| Switched current | 6A |
| Operating temperature | max. 85°C |
| Fuse type | PTC polymer |
| B dimension | 28.6mm |
| Voltage max | 72V |
| Min resistance | 40mΩ |
| Collective package [pcs] | 250 |
| C dimension | 10.9mm |
| spg | 250 |
