te connectivity / amp

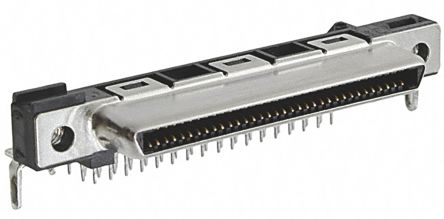

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | VHDCI |
| 性别 | RCP |
| 间距 | 1.6 mm |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Bulk |
| PCB极化 | Without |
| 外壳材质 | Steel |
| 将可燃性等级 | UL 94V-0 |
| 外壳材料 | Thermoplastic |
| SMT兼容 | Yes |
| 位置数 | 68 |
| 简介 | High |
| Lead Free Solder Processes | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| PCB安装方式 | Thru Hole |
| 安装角度 | Right Angle |
| 行数 | 2 |
| 外壳颜色 | Black |
| 产品类型 | Connector |
| 外壳电镀 | Tin over Copper |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 堆叠 | No |
| 屏蔽 | Yes |
| 触点区域镀层材料 | Gold (30) over Palladium Nickel |
| 壳体防火等级 | UL 94V-0 |
| 要终止 | Printed Circuit Board |
| 插入材料 | Thermoplastic |
| 联系中心线间距（毫米） | 0.80 [0.031] |
| 交配型 | Receptacle |
| 中心接地板 | Without |
| PCB保持力特性 | Yes |
| 端子尾部电镀 | Tin |
| 触点材料 | Phosphor Bronze |
| RoHSELV符合记录 | Always was RoHS compliant |
| 评论 | Row 1 - kinked legs |
| 终止（焊接）长度（mm （英寸） ） | 3.56 [0.140] |
| 卖备选方案 | 796055-2 |
| 子类别 | Connector Interface |
| 交货期 | 28 Days |
| 法兰特点 | Insert, Threaded (M2) |
| 产品特点 | Board Guide, Board Lock, Shielded |
| 安装类型 | Panel Mount; Through Hole, Right Angle |
| 连接器类型 | Receptacle |
| 触点表面涂层 | Gold |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | Outer Shroud Contacts |
| 其他名称 | 57960552 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 320 |
| 安装方式 | Right |
| 产品种类 | Headers & Wire Housings |
| 系列 | Champ |
| 位置/触点数 | 68 |
| 可燃性等级 | UL 94 V-0 |
| 触点电镀 | Gold |
| RoHS | RoHS Compliant |
| 触点数目 | 68 |
| 系列 | CHAMP |
| 主体向性 | 直角 |
| 安装类型 | 通孔 |
| 触点材料 | 磷铜 |
| 端接方法 | 焊接 |
| 额定电流 | 1.5A |
| 行数 | 2 |
| 节距 | 1.6mm |
| 类型 | 线对板 |
| 额定电压 | 30 V 交流 |
| 柱体尺寸 (mm) | .254 |
| Centerline (Pitch) | .8 mm [ .031 in ] |
| 焊尾端子电镀材料 | 锡 |
| 信号针数量 | 68 |
| PCB 安装固定类型 | 板锁 |
| 封装方法 | 盒 |
| 注释 | 行 1 - 扭结支脚 |
| 屏蔽 | 是 |
| 端子基材 | 磷青铜 |
| 产品类别 | 连接器 - 印刷电路板 |
| 中心接地板 | 不带 |
| UL 易燃性等级 | UL 94V-0 |
| PCB极性结构 | Without |
| 外形 | 高 |
| 接合连接器锁扣类型 | 螺钉锁, 螺钉锁 |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 黑色 |
| 端子接触部电镀厚度 | .76 µm [ 30 µin ] |
| 接合固定 | 带有 |
| 产品类型 | 连接器 |
| PCB 安装固定 | 带有 |
| 安装孔直径 (mm) | 1.2 |
| 预装 | 是 |
| 外壳电镀材料 | 铜镀镍 |
| PCB 安装方向 | 直角 |
| 外壳材料 | 热塑性塑料 |
| 端接柱体长度 | 3.55 mm [ .14 in ] |
| 接合固定类型 | 支架 |
| 安装角度 | 直角 |
| PCB Mounting Style | Through Hole |
| 插针材料 | 热塑性 |
| 连接器种类 | 母端 |
| 封装数量 | 32 |
| 行间距 | .8 |
| PCB 厚度（建议） (mm) | 2.35 |
| 堆叠 | 否 |
| 产品分类 | 连接器 - 板对板 |
| 连接器和端子端接到 | 印刷电路板 |
| 配合锁扣 | With |
