te connectivity / amp

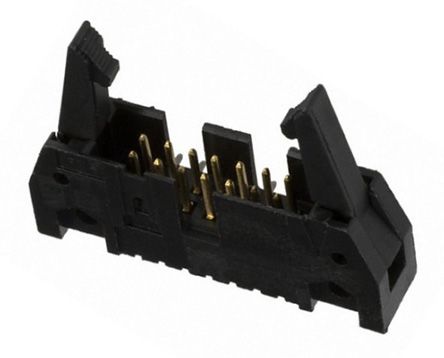

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ejector Header |
| 间距 | 2.54 mm |
| 行数 | 2 |
| 触点数 | 14 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Trays |
| PCB厚度（毫米（ ） ） | 1.57 [0.062] |
| 额定温度 | Standard |
| PCB安装角度 | Right Angle |
| 房屋类型 | 4-Sided |
| 外壳材料 | Thermoplastic |
| 弹射插销 | With |
| 配合连接器锁扣类型 | Latch |
| 位置数 | 14 |
| 简介 | Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 端子尾部电镀 | Tin |
| 外壳颜色 | Black |
| 发表尺寸（毫米（ ） ） | 0.64 [.025] |
| 联系形状 | Square |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 连接器类型 | Universal Ejection Pin Headers |
| 触点区域镀层材料 | Gold (15) |
| 壳体防火等级 | UL 94V-0 |
| 评论 | Pin headers in 10- and 14-position sizes have only one slot for snap-in polariz |
| 交配极化方法 | Center, Dual Polarizing Bar, Military |
| 有罩 | Yes |
| 配合锁扣 | With |
| 闩锁型 | Long |
| PCB保持力特性 | No |
| 中心线矩阵（毫米（ ） ） | 2.54 x 2.54 [.100 x .100] |
| RoHSELV符合记录 | Always was RoHS compliant |
| 交配极化 | With |
| 终止（焊接）长度（mm （英寸） ） | 2.79 [0.110] |
| 触点接合长度 | 0.240" (6.10mm) |
| 安装类型 | Through Hole, Right Angle |
| 颜色 | Black |
| 触点表面涂层 | Gold or Gold-Palladium |
| 封装 | Bulk |
| 紧固型 | Latch, Long/Eject Hooks |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 15µin (0.38µm) |
| 行间距 | 0.100" (2.54mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 触点材料 | Brass, Phosphor Bronze |
| 额定电流 | 1A |
| 系列 | 5499786 |
| 额定电压 | 250 V ac |
| 工厂包装数量 | 64 |
| 安装方式 | Right |
| 产品种类 | Headers & Wire Housings |
| 引脚长度 | 2.79 mm |
| 端接类型 | Through Hole |
| 联系人性别 | Pin (Male) |
| 可燃性等级 | UL 94 V-0 |
| 位置/触点数 | 14 |
| 产品类型 | Headers |
| 商品名 | AMP-LATCH |
| 闭锁类型 | Ejection |
| RoHS | RoHS Compliant |
| 工作温度范围 | -65C to 105C |
| 额定电流（最大值） | 1/Contact A |
| 安装风格 | Through Hole |
| 联系方式行数 | 2 |
| 产品长度（mm ） | 37.08 mm |
| 产品厚度（毫米） | 27.3 mm |
| 产品高度（mm ） | 8.53 mm |
| 额定电压最大 | 250VAC |
| 间距（mm） | 2.54 mm |
| Brand/Series | 5499786Series |
| NumberofContacts | 14 |
| PrimaryType | PCB |
| 系列 | AMP-LATCH |
| 主体向性 | 直角 |
| 覆盖 | 覆盖 |
| 安装类型 | 通孔 |
| 触点材料 | 黄铜，磷青铜 |
| 端接方法 | 焊接 |
| 额定电流 | 1A |
| 行数 | 2 |
| 触点数目 | 14 |
| 类型 | 线对板 |
| 额定电压 | 250 V 交流 |
| 节距 | 2.54mm |
| 端子接触部电镀厚度 (µin) | 15 |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 壳体种类 | 4 面 |
| 焊尾端子电镀材料 | 锡 |
| 连接器类型 | 头 |
| PCB 安装固定类型 | 安装耳 |
| 封装方法 | 托盘 |
| 注释 | 10 位置和 14 位置的插针头只有一个槽用于扣入式极化器（军用极化），位置如图所示。 |
| 板支座 | 不带 |
| 端子基材 | 黄铜 |
| 弹射插销 | 带有 |
| PC 板端接方法 | 通孔 |
| Contact Current Rating (Max) (A) | 1 |
| UL 易燃性等级 | UL 94V-0 |
| PCB极性结构 | Without |
| 外形 | 标准 |
| Connector System | 线到板 |
| 接合对准 | 带有 |
| 接合连接器锁扣类型 | 锁闩, 锁闩 |
| 工作电压 (VAC) | 250 |
| 高度 | 13.94 mm [ .549 in ] |
| 端子接触部电镀材料 | 钯镍上镀金或镍上镀金 |
| 壳体颜色 | 黑色 |
| 长度 (in) | 1.46 |
| 端子形状 | 直角 |
| 接合固定 | 带有 |
| 头类型 | Universal Ejection Pin Headers |
| 产品类型 | 连接器 |
| 接合对准类型 | 中心, 双极化杆 |
| 端子端接区域电镀厚度 (µm) | 2.54 |
| PCB 安装固定 | 不带 |
| 端子类型 | 插针 |
| 面板安装固定 | 不带 |
| 绝缘电阻 (MΩ) | 5000 |
| 额定温度 | 标准 |
| 端子端接区域电镀材料 | 锡 |
| PCB 安装方向 | 直角 |
| 外壳材料 | 玻璃填充尼龙/聚酯 |
| 端接柱体长度 | 2.79 mm [ .11 in ] |
| 极化 | 带有 |
| 笼罩端尺寸 | 3.81 mm [ .15 in ] |
| 柱体尺寸 | .64 mm [ .025 in ] |
| 端子传导（典型值） | 信号（数据） |
| 连接器种类 | 插头 |
| 封装数量 | 56 |
| 行间距 | 2.54 mm [ .1 in ] |
| PCB 厚度（建议） | 1.57 mm [ .062 in ] |
| 连接器和端子端接到 | 印刷电路板 |
| 工组温度范围 (°C) | -65 – 105 |
