te connectivity / amp

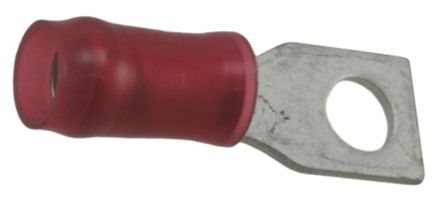

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Rectangular Tongue Terminal |
| 螺栓尺寸 | 3.5 mm |
| 线径规格 | 16-22 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Rectangular Tongue Terminals |
| 系列 | 476 |
| 线规 | 22-16 |
| 梭哈/标签大小 | 6 (M3.5) |
| 绝缘 | Insulated |
| 颜色 | Red |
| 性别 | Female |
| 触点电镀 | Tin |
| 触点材料 | Copper |
| 绝缘材料 | Nylon |
| 材质 | Copper |
| 封装 | Bulk |
| 工厂包装数量 | 1000 |
| 额定电压 | 300 VAC |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 舌片材料厚度（毫米） | 0.84 [0.033] |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| Wire Range (mm (AWG)) | 0.30-1.40² [22-16] |
| 绝缘直径（毫米（ ） ） | 3.56 [.140] Max. |
| 体风格 | PIDG |
| 电压（VAC ） | 300 |
| 包装方式 | Loose Piece |
| 端子形状 | Rectangular Tongue |
| WireCable类型 | Regular Wire |
| 重型 | No |
| GovernmentIndustry资格 | No |
| 形状 | RING-055 |
| 螺钉直径（毫米） | 3.51 [0.138] |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 509 â 3,260 |
| 梭哈/标签大小 | 6 Stud |
| 片厚度 | 0.031" (0.79mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 触点表面涂层 | Tin |
| 长度 - 总体 | 0.846" (21.49mm) |
| 宽度 - 外边 | 0.250" (6.35mm) |
| 端子类型 | Single Stud Hole |
| 直径 - 环ID | 0.145" (3.68mm) |
| 端子 | Crimp |
| 终端类型 | Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 外环直径 | 0.25in |
| 系列 | PIDG |
| 覆盖 | 覆盖 |
| 总体长度 | 0.846in |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 16AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 22AWG |
| 最大电线尺寸 mm2 | 1.4mm² |
| 触点电镀 | 锡 |
| 颜色 | 红色 |
| 螺栓尺寸 | M3.5 (#6) |
| 内环直径 | 0.145in |
| 厚度 | 0.84mm |
| 最小电线尺寸 mm2 | 0.3mm² |
| 电线绝缘直径 (in) | .105 – .14 |
| Wire Size (AWG) | 22 |
| 端子类型 | 矩形舌 |
| 总长 | 21.48 mm [ .846 in ] |
| Support Style | Insulation Support |
| 封装方法 | 活块 |
| 螺钉尺寸 | 6, M3.5 |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 绝缘套管材料 | 尼龙 |
| 电线尺寸 (CMA) | 509 – 3260 |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | .3 – 1.42 |
| 电压（最大值） (V) | 300 |
| 螺钉直径 | 3.51 mm [ .138 in ] |
| 电镀材料 | 铜, 锡 |
| Barrel Color | Red |
| 材料厚度 | .79 mm [ .031 in ] |
| 绝缘类型 | Pre-Insulated |
| 检查插槽 | 否 |
| 线缆类型 | 常规导线 |
| 端子方向 | 直式 |
| Shape Code | RING-055 |
| 电线绝缘直径（最大值） | 3.56 mm [ .14 in ] |
| 绝缘套管颜色 | 红色 |
| 封装数量 | 1000 |
| 符合政府资质 | 否 |
| Tongue Thickness | .84 mm [ .033 in ] |
