te connectivity / amp

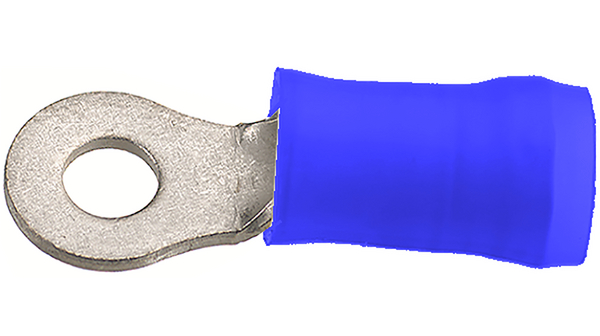

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | PIDG Ring Tongue Terminal |
| 螺栓尺寸 | 8.33 mm |
| 线径规格 | 14-16 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Ring Terminals |
| 系列 | 328 |
| 线规 | 16-14 |
| 梭哈/标签大小 | 5/16 (M8) |
| 绝缘 | Insulated |
| 颜色 | Blue |
| 性别 | Female |
| 触点电镀 | Tin |
| 触点材料 | Copper |
| 绝缘材料 | Nylon |
| 材质 | Copper |
| 封装 | Bulk |
| 工厂包装数量 | 1000 |
| 额定电压 | 300 VAC |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 舌片材料厚度（毫米） | 0.79 [0.031] |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| Wire Range (mm (AWG)) | 1.25-2.00² [16-14] |
| 绝缘直径（毫米（ ） ） | 4.32 [.170] Max. |
| 体风格 | PIDG |
| 电压（VAC ） | 300 |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| WireCable类型 | Regular Wire |
| 重型 | No |
| GovernmentIndustry资格 | No |
| 形状 | RING-041 |
| 螺钉直径（毫米） | 8.33 [0.328] |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 2,050 â 5,180 |
| 梭哈/标签大小 | 5/16 Stud |
| 长度 - 总体 | 1.078" (27.38mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 终端类型 | Circular |
| 绝缘直径 | 0.115" ~ 0.170" (2.92mm ~ 4.32mm) |
| 宽度 - 外边 | 0.469" (11.91mm) |
| 厚度 | 0.031" (0.79mm) |
| 材料 - 绝缘体 | Polyamide (PA), Nylon |
| 端子 | Crimp |
| 触点表面涂层 | Tin |
| 其他名称 | A0890 |
| RoHS指令 | Lead free / RoHS Compliant |
| CAD绘图 | 3D CAD Model |
| 颜色 | Blue |
| 总长 | 27.38mm |
| 弧度硬化 | No |
| 阀体材质 | Copper |
| 主体镀层 | Tin |
| 产品长度（mm ） | 27.38 mm |
| 产品厚度（毫米） | 11.91 mm |
| A | 8.3 |
| B | 11.9 |
| Cross-section max | 2.6 |
| Cross-section | 1...2.6 mm² |
| Temperature range | max. +105 °C |
| Cross-section min | 1 |
| 外环直径 | 11.91mm |
| 系列 | PIDG |
| 总体长度 | 27.38mm |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 14AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 16AWG |
| CAD 绘图 | 3D CAD 模型 |
| 最大电线尺寸 mm2 | 2.6mm² |
| 触点电镀 | 锡 |
| 颜色 | 蓝色 |
| 螺栓尺寸 | M8 |
| 内环直径 | 8.33mm |
| 厚度 | 0.79mm |
| 最小电线尺寸 mm2 | 1mm² |
| Wire/Cable Composition | Solid or Stranded |
| Wire Size (AWG) | 16 – 14 |
| Barrel Style | Standard |
| 端子类型 | 环形端子 |
| 材料厚度 (mm) | .79 |
| Barrel Inside Diameter (in) | .173 – .175 |
| 封装方法 | 活块 |
| 螺钉尺寸 | 5/16, M8 |
| Terminal Angle | Straight |
| Terminal Features | Sheared |
| 绝缘 | Yes |
| 总长 (mm) | 27.38 |
| 压线筒类型 | 闭式压线筒 |
| 电线绝缘直径 (mm) | 2.92 – 4.32 |
| 电线尺寸 (CMA) | 2050 – 5180 |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | 1.04 – 2.62 |
| 电压（最大值） (V) | 300 |
| 螺钉直径 | 8.33 mm [ .328 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| Barrel Color | Blue |
| 孔数 | 1 |
| 绝缘类型 | Pre-Insulated |
| 检查插槽 | 否 |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | 1.305 |
| Support Style | Insulation Support |
| Aluminum Wire Size (AWG) | 16 – 14 |
| Shape Code | RING-041 |
| 电线绝缘直径（最大值） | 4.32 mm [ .17 in ] |
| 端子方向 | 直式 |
| 封装数量 | 1000 |
| Aluminum Wire Size (mm²) | 1.309 – 2.08 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | 105 |
| Tongue Thickness | .79 mm [ .031 in ] |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
