te connectivity / amp

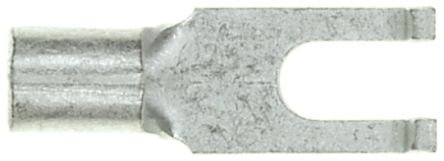

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Flanged Spade Tongue Terminal |
| 螺栓尺寸 | 2 mm |
| 线径规格 | 16-22 AWG |
| 标准包装 | Bulk |
| Wire Range (mm AWG) | 0.30-1.40² [22-16] |
| 插座样式 | Straight |
| 绝缘技术支持 | Non-Insulation Support |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| 材质 | Copper |
| High Temperature Rating (°C °F) | 170 [338] |
| 体风格 | SOLISTRAND |
| 包装方式 | Loose Piece |
| 端子形状 | Spade Tongue, Flanged |
| 桶类型 | Closed Barrel |
| WireCable类型 | Regular Wire |
| GovernmentIndustry资格 | No |
| 重型 | No |
| 厚度（毫米（ ） ） | 0.84 [0.033] |
| 形状 | SPADE-027 |
| 绝缘 | No |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 509 â 3,260 |
| 螺钉直径（毫米） | 2.36 [0.093] |
| 梭哈/标签大小 | 2 Stud |
| 长度 - 总体 | 0.535" (13.59mm) |
| 长度 - 终端 | 0.181" (4.60mm) |
| 产品特点 | Brazed Seam, Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 线规 | 16-22 AWG |
| 终端类型 | Flanged |
| 宽度 - 外边 | 0.182" (4.62mm) |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 开口内舌 | 0.093" (2.36mm) |
| 长度 - 环中心至终端 | 0.203" (5.16mm) |
| 端子 | Crimp |
| 其他名称 | A0939 |
| 触点材料 | Copper |
| RoHS指令 | Lead free / RoHS Compliant |
| 弧度硬化 | No |
| 颜色 | Not Required |
| 阀体材质 | Copper |
| 主体镀层 | Tin |
| 产品长度（mm ） | 12.8 mm |
| 产品厚度（毫米） | 4.62 mm |
| 系列 | Solistrand |
| 覆盖 | 无覆盖 |
| 总体长度 | 12.8mm |
| 厚度 | 0.84mm |
| 最大电线尺寸 AWG | 16AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 铜色 |
| 宽度 | 4.62mm |
| 最小电线尺寸 AWG | 22AWG |
| 最大电线尺寸 mm2 | 1.65mm² |
| 触点电镀 | 锡 |
| 螺栓尺寸 | M2 (#2) |
| 最小电线尺寸 mm2 | 0.26mm² |
| Wire/Cable Composition | Solid or Stranded |
| Wire Size (AWG) | 22 – 16 |
| 端子类型 | 叉形舌片 |
| 总长 | 12.8 mm [ .5039 in ] |
| 封装方法 | 活块 |
| 螺钉尺寸 | 2, M2 |
| 高温等级 | 170 °C [ 338 °F ] |
| Terminal Angle | Straight |
| 绝缘 | No |
| Barrel Inside Diameter | 1.55 mm [ .061 in ] |
| 电线尺寸 (CMA) | 509 – 3260 |
| Insulated Wire Support | No |
| Wire Size (mm²) | .26 – 1.65 |
| 螺钉直径 | 2.36 mm [ .093 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| 材料厚度 | .84 mm [ .033 in ] |
| 电镀厚度 | 2.54 µm [ 100 µin ] |
| 检查插槽 | 否 |
| Barrel Inside Diameter (Min) | 1.55 mm [ .061 in ] |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | .638 |
| 端子方向 | 带凸缘, 直式 |
| Shape Code | SPADE-027 |
| 压线筒类型 | 闭式压线筒 |
| 封装数量 | 1000 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | 170 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
