te connectivity / amp

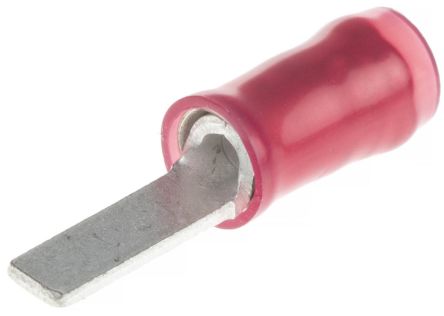

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | PIDG Wire Pin |
| 性别 | M |
| 线径规格 | 16-22 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Pin Terminals |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Wire Range (mm AWG) | 0.30-1.40² [22-16] |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 双丝 | No |
| 颜色 | Red |
| 二极管 | Without |
| 品牌 | AMP |
| 材质 | Copper |
| 包装方式 | Loose Piece |
| 专有名称 | PIDG |
| 绝缘 | Yes |
| 绝缘套管材料 | Nylon |
| 长度（毫米） | 19.50 [0.768] |
| 绝缘直径（毫米（ ） ） | 3.56 [.140] Max. |
| WireCable类型 | Regular Wire |
| 灯泡 | Without |
| 产品类型 | Wire Pin |
| RoHSELV符合记录 | Always was RoHS compliant |
| 绝缘技术支持 | Insulation Support |
| 长度 - 总体 | 0.768" (19.51mm) |
| 长度 - 终端 | 0.425" (10.80mm) |
| 线规 | 16-22 AWG (0.2~1.6mm²) |
| 长度 - 引脚 | 0.343" (8.71mm) |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 材料 - 绝缘体 | Polyamide (PA), Nylon |
| 绝缘直径 | 0.138" (3.51mm) |
| 端子 | Crimp |
| 引脚直径 | Rectangular - 0.116" W x 0.031" H (2.95mm x 0.80mm) |
| 触点材料 | Copper |
| RoHS指令 | Lead free / RoHS Compliant |
| 刀片长度 | 8.7mm |
| 刀片厚度 | 0.8mm |
| 刃宽 | 2.95mm |
| 颜色 | Red |
| 触点电镀 | Tin |
| 内径 | 3.5mm |
| 绝缘材料 | Nylon |
| 总长 | 19.5mm |
| 系列 | PIDG |
| 有罩 | Unshrouded |
| 连接器类型 | 公插 |
| 系列 | PIDG |
| 插片长度 | 8.7mm |
| 覆盖 | 无覆盖 |
| 总体长度 | 19.5mm |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 mm2 | 1.64mm² |
| 最大电线尺寸 AWG | 16AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 22AWG |
| 叶片宽度 | 2.95mm |
| 内径 | 3.5mm |
| 触点电镀 | 锡 |
| 颜色 | 红色 |
| 插片厚度 | 0.8mm |
| 最小电线尺寸 mm2 | 0.25mm² |
| Wire Size (AWG) | 22 – 16 |
| 子弹型端子 | 不带 |
| 总长 | 19.5 mm [ .768 in ] |
| バレルの色 | 红色 |
| 封装方法 | 零散零件 |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 绝缘套管材料 | 尼龙 |
| Wire Size (mm²) | .3 – 1.42 |
| 絶縁ワイヤのサポート | 是 |
| 絶縁体の色 | 红色 |
| 电镀材料 | 锡 |
| ヘビー デューティー | 否 |
| サポートのスタイル | 绝缘支撑 |
| 线缆类型 | 常规导线 |
| 双线 | 否 |
| 端子长度 | 8.7 mm [ .342 in ] |
| 端子方向 | 直式 |
| 电线绝缘直径（最大值） | 3.56 mm [ .14 in ] |
| 封装数量 | 1000 |
| バレルの内径 | 3.7 mm [ .145 – .147 in ] |
| スリーブの材質 | 尼龙 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
