te connectivity / amp

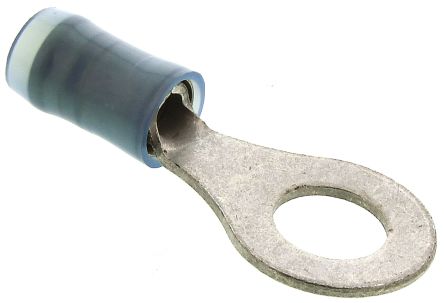

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ring Tongue Terminal |
| 螺栓尺寸 | 6 mm |
| 线径规格 | 14-16 AWG |
| 标准包装 | Bulk |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| 螺钉直径（毫米（ ） ） | 6.35 [0.250] |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | Tyco Electronics |
| 材质 | Copper |
| Wire Range (mm (AWG)) | 1.25-2.00² [16-14] |
| 绝缘直径（毫米（ ） ） | 3.81 [.150] Max. |
| 体风格 | PIDG |
| 电压（VAC ） | 300 |
| 舌片材料厚度（毫米（ ） ） | 0.79 [0.031] |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| WireCable类型 | Regular Wire |
| 颜色 | Blue |
| 重型 | No |
| GovernmentIndustry资格 | No |
| 形状 | RING-041 |
| 绝缘 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 2,050 â 5,180 |
| 绝缘材料 | Nylon |
| 颜色 | Blue |
| 触点材料 | Copper |
| 触点电镀 | Tin |
| RoHS指令 | Compliant |
| 标准包装 | 1,000 |
| Brand/Series | PIDG |
| InsulationType | Nylon |
| PrimaryType | Ring |
| Size,Stud | 6mm |
| SpecialFeatures | Barrel |
| 端子 | Crimp |
| WireSize | 16to14AWG |
| Electrical mounting | crimped |
| Mechanical mounting | for cable |
| Ring inside diameter | 6.35mm |
| Ferrule variant | insulated |
| Wire cross section | 1.25...2mm2 |
| 接触镀层 | tinned |
| Hole for screw | M6 |
| Contact material | copper |
| Multiplicity | 1 |
| Gross weight | 1.72 g |
| spg | 1 |
| Collective package [pcs] | 1 |
| Tip type | ring terminal |
| 系列 | PIDG |
| 长度 | 27.51 |
| Cross-section | 1.5...2 mm² |
| Diameter, bore | 6.35 |
| Cross-section AWG | 16...14 AWG |
| 外环直径 | 11.91mm |
| 系列 | PIDG |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 14AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 16AWG |
| 最大电线尺寸 mm2 | 2.6mm² |
| 触点电镀 | 锡 |
| 颜色 | 蓝色 |
| 螺栓尺寸 | M6 |
| 内环直径 | 6.35mm |
| 最小电线尺寸 mm2 | 1mm² |
| Wire/Cable Composition | Stranded |
| Wire Size (AWG) | 16 – 14 |
| 端子类型 | 环形端子 |
| 总长 | 27.51 mm [ 1.083 in ] |
| Support Style | Insulation Support |
| 封装方法 | 活块 |
| 螺钉尺寸 | M6 |
| Terminal Angle | Straight |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 绝缘套管材料 | 铜 |
| 电线尺寸 (CMA) | 2050 – 5180 |
| Insulated Wire Support | Yes |
| 电镀厚度 (µm) | 2.54 |
| Wire Size (mm²) | 1.04 – 2.62 |
| 电压（最大值） (V) | 300 |
| 螺钉直径 | 6.35 mm [ .25 in ] |
| 电线绝缘直径 | 2.7 – 3.8 mm [ .106 – .15 in ] |
| 电镀材料 | 锡 |
| 密封性 | 否 |
| Barrel Color | Blue |
| 材料厚度 | .78 mm [ .031 in ] |
| 孔数 | 1 |
| 检查插槽 | 否 |
| 线缆类型 | 常规导线 |
| 端子方向 | 直式 |
| Shape Code | RING-041 |
| 电线绝缘直径（最大值） | 3.8 mm [ .15 in ] |
| 绝缘套管颜色 | 蓝色 |
| 封装数量 | 1000 |
| 符合政府资质 | 否 |
| 绝缘支持套管材料 | Copper |
| 工组温度范围 (°C) | 105 |
| Tongue Thickness | .78 mm [ .031 in ] |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
