fairchild semiconductor

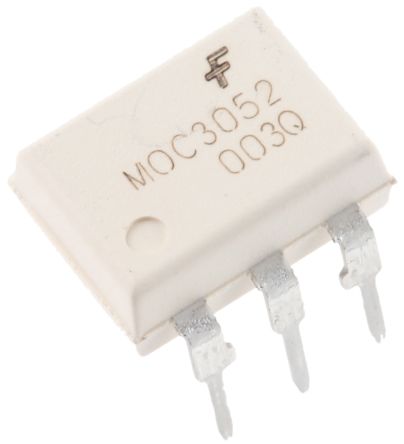

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 6PDIP White |
| 输出类型 | AC |
| 每个芯片的通道数 | 1 |
| 最小绝缘电压 | 5250 Vrms |
| 典型输入电压 | 1.15 V |
| 峰值输出电压（ VDRM ） | 600 V |
| 零交叉电路 | No |
| 最大输入电压 | 1.5 V |
| 最大输出电压 | 420 Vac |
| 最大反向电压 | 3 V |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 产品种类 | Triac & SCR Output Optocouplers |
| RoHS | RoHS Compliant |
| 输出设备 | PhotoTriac |
| 隔离电压 | 5250 Vrms |
| 正向电流 | 50 mA |
| 正向电压 | 1.2 V |
| 最大触发电流 | 10 mA |
| 断态输出电压 - VDRM | 600 V |
| 封装 | Bulk |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 40 C |
| 封装/外壳 | PDIP-6 |
| 功率耗散 | 330 mW |
| 工厂包装数量 | 1000 |
| 零件号别名 | MOC3052M_NL |
| 供应商封装形式 | PDIP White |
| 标准包装名称 | PDIP |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最低工作温度 | -40 |
| 包装高度 | 5.08(Max) |
| 安装 | Through Hole |
| 最大功率耗散 | 330 |
| 最大输入电流 | 60 |
| 最大反向电压 | 3 |
| 包装宽度 | 6.6(Max) |
| Minimum Trigger Current | 10(Max) |
| PCB | 6 |
| 包装长度 | 8.89(Max) |
| 最小绝缘电压 | 5250 |
| 引脚数 | 6 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 电压 - 断路 | 600V |
| 供应商设备封装 | 6-DIP |
| 电流 - 维持（Ih ） | 280µA |
| 电流 - 栅极触发电流（ IGT ）（最大） | 10mA |
| 通道数 | 1 |
| 电流 - DC正向（If ） | 60mA |
| 电压 - 隔离 | 7500Vpk |
| 封装/外壳 | 6-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | MOC3052M |
| 单位重量 | 0.030159 oz |
| 工作温度范围 | -40C to 85C |
| 包装类型 | PDIP W |
| 重复峰值断态电压 | 600 V |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 反向击穿电压 | 3 V |
| 零交叉电路 | No |
| 弧度硬化 | No |
| 触发电流 | 10 mA |
| No. of Channels | :1 |
| Optocoupler Output Type | :Phototriac |
| 输入电流 | :10mA |
| 输出电压 | :600V |
| Opto Case Style | :DIP |
| No. of Pins | :6 |
| SVHC | :No SVHC (20-Jun-2013) |
| Approval Bodies | :UL |
| Approval Category | :UL Recognised |
| 外部深度 | :6.35mm |
| External Length / Height | :4.0mm |
| 外宽 | :8.51mm |
| Forward Voltage VF Max | :1.5V |
| Off State Voltage | :600V |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-40°C |
| 工作温度范围 | :-40°C to +85°C |
| Peak Forward Current | :60mA |
| Trigger Current If Max | :10mA |
| Voltage Vf Typ | :1.15V |
| Weight (kg) | 0.08801 |
| Tariff No. | 85414090 |
| 案例 | DIP6 |
| Insulation voltage | 5.3kV |
| Multiplicity | 1 |
| 输出类型 | without zero voltage crossing driver |
| Gross weight | 1.08 g |
| 输出电压 | 600V |
| Type of semiconductor component | optotriac |
| 压摆率 | 10V/μs |
| Off state voltage max | 3V |
| 触发电流 | 10mA |
| Collective package [pcs] | 1000 |
| Schematic diagram | see |
| spg | 1000 |
