fairchild semiconductor

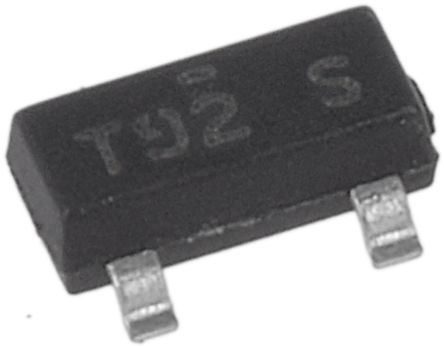

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SOT-23 |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 40 V |
| 集电极最大直流电流 | 0.2 A |
| 最小直流电流增益 | 60@0.1mA@1V|80@1mA@1V|100@10mA@1V|60@50mA@1V|30@100mA@1V |
| 最大工作频率 | 250(Min) MHz |
| 最大集电极发射极饱和电压 | 0.25@1mA@10mA|0.4@5mA@50mA V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 350 mW |
| 安装 | Surface Mount |
| 标准包装 | Cut Tape |
| 标准包装 | Tape & Reel |
| 集电极最大直流电流 | 0.2 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | SOT-23 |
| 最低工作温度 | -55 |
| 最大功率耗散 | 350 |
| Maximum Emitter Base Voltage | 5 |
| Maximum Transition Frequency | 250(Min) |
| 封装 | Tape and Reel |
| 每个芯片的元件数 | 1 |
| Maximum Collector Base Voltage | 40 |
| 供应商封装形式 | SOT-23 |
| 最大集电极发射极电压 | 40 |
| 铅形状 | Gull-wing |
| 电流 - 集电极（ Ic）（最大） | 200mA |
| 晶体管类型 | PNP |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 250MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 400mV @ 5mA, 50mA |
| 电压 - 集电极发射极击穿（最大） | 40V |
| 供应商设备封装 | SOT-23-3 |
| 功率 - 最大 | 350mW |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 100 @ 10mA, 1V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | BSR18ACT |
| 工厂包装数量 | 3000 |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 5 V |
| 零件号别名 | BSR18A_NL |
| 安装风格 | SMD/SMT |
| 产品种类 | Transistors Bipolar - BJT |
| 直流集电极/增益hfe最小值 | 100 |
| 直流电流增益hFE最大值 | 300 |
| 单位重量 | 0.002116 oz |
| 集电极 - 发射极最大电压VCEO | 40 V |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| 集电极 - 发射极饱和电压 | 0.4 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | 0.2 A |
| 增益带宽产品fT | 250 MHz |
| 系列 | BSR18A |
| 集电极 - 基极电压VCBO | 40 V |
| 最低工作温度 | - 55 C |
| 集电极电流（ DC）（最大值） | 0.2 A |
| 集电极 - 基极电压 | 40 V |
| 集电极 - 发射极电压 | 40 V |
| 发射极 - 基极电压 | 5 V |
| 频率（最大） | 250 MHz |
| 功率耗散 | 0.35 W |
| 工作温度范围 | -55C to 150C |
| 包装类型 | SOT-23 |
| 元件数 | 1 |
| 直流电流增益（最小值） | 100 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 频率 | 250 MHz |
| 集电极电流（DC ） | 0.2 A |
| 直流电流增益 | 60 |
| 最大直流集电极电流 | 0.2 A |
| 高度 | 0.93mm |
| 最大基极-发射极饱和电压 | -0.95 V |
| 长度 | 2.92mm |
| 最大发射极-基极电压 | -5 V |
| 安装类型 | 表面贴装 |
| 每片芯片元件数目 | 1 |
| 最大集电极-发射极电压 | 40 V |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 晶体管类型 | PNP |
| 最大集电极-发射极饱和电压 | -0.4 V |
| 最低工作温度 | -55 °C |
| 最大功率耗散 | 350 mW |
| 宽度 | 1.3mm |
| 尺寸 | 2.92 x 1.3 x 0.93mm |
| 最小直流电流增益 | 100 |
| 最大集电极-基极电压 | -40 V |
| 封装类型 | SOT-23 |
| 引脚数目 | 3 |
| 晶体管配置 | 单 |
| 最大工作频率 | 250 MHz |
| 宽度 | 1.3 mm |
| 品牌 | Fairchild Semiconductor |
| 长度 | 2.92 mm |
| 身高 | 0.93 mm |
| Pd - Power Dissipation | 350 mW |
