fairchild semiconductor

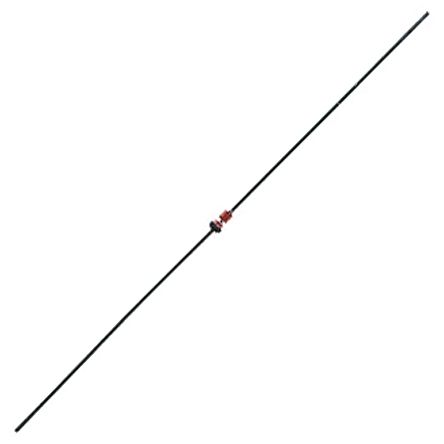

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2DO-35 |
| 类型 | Small Signal Switching Diode |
| 配置 | Single |
| 峰值反向重复电压 | 100 V |
| 峰值平均正向电流 | 0.3 A |
| 峰值反向恢复时间 | 4 ns |
| 峰值反向电流 | 5@75V uA |
| 峰值正向电压 | 1@0.01A V |
| 峰值不重复浪涌电流 | 4 A |
| 工作温度 | -65 to 175 °C |
| 安装 | Through Hole |
| 标准包装 | Bulk |
| 峰值反向电流 | 5@75V |
| 峰值不重复浪涌电流 | 4 |
| PCB | 2 |
| 最大功率耗散 | 500 |
| 欧盟RoHS指令 | Compliant |
| 峰值正向电压 | 1@0.01A |
| 峰值反向重复电压 | 100 |
| 最低工作温度 | -65 |
| 峰值反向恢复时间 | 4 |
| 供应商封装形式 | DO-35 |
| 标准包装名称 | DO-204-AH |
| 最高工作温度 | 175 |
| Package Length | 4.56(Max) |
| Operating Junction Temperature | -65 to 175 |
| 引脚数 | 2 |
| Maximum Continuous Forward Current | 0.3 |
| Package Diameter | 1.91(Max) |
| 封装 | Bulk |
| 铅形状 | Through Hole |
| 电流 - Vr时反向漏电 | 5µA @ 75V |
| 安装类型 | Through Hole |
| 电压 - 正向（Vf） （最大） | 1V @ 10mA |
| 电压 - （ Vr）（最大） | 100V |
| 热阻 | 300°C/W Ja |
| 电容@ Vr ，F | 4pF @ 0V, 1MHz |
| 供应商设备封装 | DO-35 |
| 反向恢复时间（trr ） | 4ns |
| 工作温度 - 结 | -65°C ~ 175°C |
| 电流 - 平均整流（Io ） | 200mA |
| 封装/外壳 | DO-204AH, DO-35, Axial |
| 速度 | Small Signal = |
| 其他名称 | 1N4148FS |
| 二极管类型 | Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 1.91 x 4.56 x 1.91mm |
| 身高 | 1.91mm |
| 长度 | 4.56mm |
| 最大连续正向电流 | 0.3A |
| 最高工作温度 | +175 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | DO-35 |
| 峰值不重复正向浪涌电流 | 0.004kA |
| 整流器类型 | Switching |
| 宽度 | 1.91mm |
| 工作温度范围 | -65C to 175C |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 峰值不重复浪涌电流（最大） | 4 |
| 高峰代表冯电压 | 100 |
| 冯页次 | 5 |
| 冯RECOV时间 | 4 |
| 正向电压 | 1 |
| 平均。 | 0.3 |
| 删除 | Compliant |
| Forward Current If(AV) | :200mA |
| Repetitive Reverse Voltage Vrrm Max | :100V |
| Forward Voltage VF Max | :1V |
| Reverse Recovery Time trr Max | :4ns |
| Forward Surge Current Ifsm Max | :1A |
| Operating Temperature Min | :-65°C |
| Operating Temperature Max | :175°C |
| Diode Case Style | :DO-35 |
| No. of Pins | :2 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Alternate Case Style | :SOD-27 |
| Application Code | :HS |
| Current If @ Vf | :10mA |
| Current Ifsm | :1A |
| External Diameter | :1.85mm |
| External Length / Height | :4.25mm |
| Forward Current If Max | :10mA |
| Junction Temperature Tj Max | :175°C |
| 工作温度范围 | :-65°C to +175°C |
| Peak Forward Current | :300mA |
| Power Dissipation Ptot Max | :500mW |
| Reverse Recovery Time trr Typ | :4ns |
| Weight (kg) | 0.000137 |
| Tariff No. | 85411000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
