ROHM Semiconductor

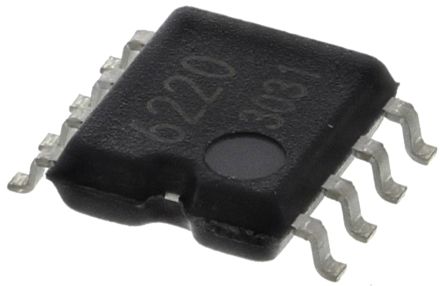

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 匹配代码 | BD6220F-E2 |
| T（最大） | 85°C |
| 包装 | SO-8 |
| 单位包 | 2500 |
| 我（出） | 0.5A |
| 最小起订量 | 2500 |
| T（分钟） | -40°C |
| 无铅Defin | RoHS-conform |
| 标准的提前期 | 16 weeks |
| U（分钟） | 3V |
| 汽车 | NO |
| 类型 | H-Br |
| 安装 | SMD |
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 汽车类型 - AC，DC | Brushed DC |
| 安装类型 | Surface Mount |
| 应用范围 | Media Player |
| 电压 - 负载 | 6 V ~ 15 V |
| 供应商设备封装 | 8-SOP |
| 封装 | Tape & Reel (TR) |
| 电流 - 输出 | 500mA |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 6 V ~ 15 V |
| 标准包装 | 2,500 |
| 封装/外壳 | 8-SOIC (0.173", 4.40mm Width) |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (1) Single |
| RoHS指令 | Lead free / RoHS Compliant |
| 电机型号 - 步进 | Bipolar |
| 其他名称 | BD6220F-E2CT |
| 应用 | H-Bridge Driver |
| 外形尺寸 | 5 x 4.4 x 1.5mm |
| 身高 | 1.5mm |
| 长度 | 5mm |
| 最大工作电源电压 | 15 V |
| 最高工作温度 | +85 °C |
| 最低工作电源电压 | 6 V |
| 最低工作温度 | -40 °C |
| 包装类型 | SOP |
| 引脚数 | 8 |
| 宽度 | 4.4mm |
| 工作电源电压 | 6 V to 15 V |
| 输出数 | 1 |
| 产品 | Brushed DC Motor Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流 | 0.5 A |
| 安装风格 | SMD/SMT |
| 电源电流 | 2.5 mA |
| RoHS | RoHS Compliant |
| 删除 | Compliant |
| 工作电流 | 2.5 mA |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压（最小值） | 6 V |
| 工作电源电压（最大值） | 15 V |
| 电机控制器类型 | H-Bridge Driver |
| Motor Type | :H-Bridge |
| No. of Outputs | :1 |
| Driver Case Style | :SOP |
| No. of Pins | :8 |
| Supply Voltage Min | :6V |
| Supply Voltage Max | :15V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :- |
| Base Number | :6220 |
| 设备类型 | :Full Bridge |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :6V to 15V |
| 端接类型 | :SMD |
| Weight (kg) | 0.0001 |
| Tariff No. | 85423990 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
