on semiconductor

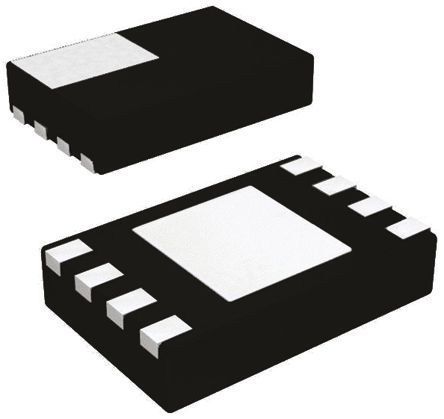

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 家庭 | EMI7204MU |
| 类型 | 4 Channel EMI Filter and Integrated ESD Protection |
| 最大衰减 | >23 dB |
| 端子 | Flat Style |
| 最低工作温度 | -40 °C |
| 最高工作温度 | 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 产品长度 | 1.7 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 产品厚度 | 1.35 |
| 产品高度 | 0.55 |
| 封装 | Tape and Reel |
| 最大衰减 | >23 |
| 最低工作温度 | -40 |
| 中心/截止频率 | 250MHz (Cutoff) |
| 尺寸/尺寸 | 0.067" L x 0.053" W (1.70mm x 1.35mm) |
| ESD保护 | Yes |
| 技术 | LC (Pi) |
| 衰减值 | 23dB @ 800MHz ~ 6GHz |
| 身高 | 0.022" (0.55mm) |
| 电流 | 30mA |
| 应用范围 | Data Lines for Mobile Devices |
| 工作温度 | -40°C ~ 85°C |
| 通道数 | 4 |
| 滤波器阶数 | 3rd |
| 电阻 - 通道（欧姆） | 10 |
| 值 | L = 17nH, C = 12pF |
| 封装/外壳 | 8-UFDFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | EMI7204MUTAGOSCT |
| 频率范围 | 800 MHz to 6 GHz |
| 表壳厚度 | 0.5 mm |
| 工作温度范围 | - 40 C to + 85 C |
| 电路类型 | LC (Pi) Filter |
| 端接类型 | SMD/SMT |
| 电阻 | 10 Ohms |
| 产品 | EMI Network Filter Arrays |
| 电容 | 12 pF |
| 表壳长度 | 2 mm |
| 电感 | 17 nH |
| 封装/外壳 | UDFN-8 |
| 表壳宽度 | 2.2 mm |
| 元件数 | 8 |
| 截止频率 | 250 MHz |
| RoHS | RoHS Compliant |
| 衰减值 | 23dB @ 800MHz ~ 6GHz |
| 系列 | EMI720xMU |
| 滤波器阶数 | 3rd |
| 电阻 - 通道 (Ω) | 10 |
| 高度 | 0.022" (0.55mm) |
| 技术 | LC (Pi) |
| 数值 | L = 17nH, C = 12pF |
| 中心/截止频率 | 250MHz (Cutoff) |
| 封装/外壳 | 8-UFDFN Exposed Pad |
| 类型 | Low Pass |
| 通道数 | 4 |
| 电流 | 30mA |
| ESD 保护 | Yes |
| Board Level Components | Y |
| ESD保护 | 是 |
| 最高工作温度 | +85 °C |
| 最大反向待机电压 | 5V |
| 最小击穿电压 | 9V |
| 安装类型 | 表面贴装 |
| 最大反向漏电流 | 1µA |
| 最低工作温度 | -40 °C |
| 方向类型 | 单向 |
| 长度 | 1.7mm |
| 宽度 | 1.35mm |
| 封装类型 | UDFN |
| 每片芯片元件数目 | 4 |
| 引脚数目 | 8 |
| 尺寸 | 1.7 x 1.35 x 0.5mm |
| 二极管配置 | 复杂阵列 |
| 测试电流 | 1mA |
| 工厂包装数量 | 3000 |
| 系列 | EMI7204MU |
| 品牌 | ON Semiconductor |
