texas instruments

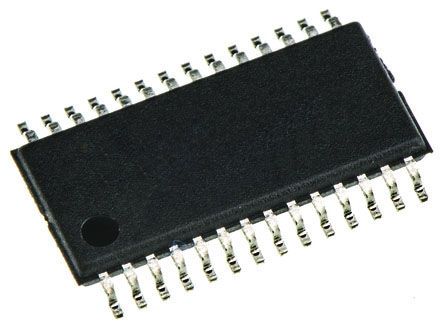

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 28HTSSOP EP |
| 类型 | Dual H-Bridge Motor Driver |
| 最大工作电流 | 8 mA |
| 工作温度 | -40 to 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Rail / Tube |
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 汽车类型 - AC，DC | Brushed DC |
| 安装类型 | Surface Mount |
| 应用范围 | General Purpose |
| 电压 - 负载 | 8.2 V ~ 45 V |
| 供应商设备封装 | 28-HTSSOP |
| 封装 | Tube |
| 电流 - 输出 | 1.6A |
| 电机型号 - 步进 | Bipolar |
| 电压 - 电源 | 8.2 V ~ 45 V |
| 封装/外壳 | 28-TSSOP (0.173", 4.40mm Width) Exposed Pad |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (2) Dual |
| 其他名称 | 296-27575-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | Dual Bridge Motor Driver |
| 外形尺寸 | 9.8 x 4.5 x 1.05mm |
| 身高 | 1.05mm |
| 逆变器额定功率 | 4.46W |
| 长度 | 9.8mm |
| 最大集电极发射极电压 | 3.5 V |
| 最大IGBT集电极电流 | 1.6A |
| 最大工作电源电压 | 45 V |
| 最高工作温度 | +85 °C |
| 最低工作电源电压 | 8.2 V |
| 最低工作温度 | -40 °C |
| 包装类型 | HTSSOP |
| 引脚数 | 28 |
| 典型开关频率 | 50kHz |
| 宽度 | 4.5mm |
| 工作电源电压 | 8 V to 45 V |
| 安装风格 | SMD/SMT |
| 产品 | Fan / Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流 | 1.6 A |
| 工厂包装数量 | 50 |
| 系列 | DRV8812 |
| 电源电流 | 8 mA |
| RoHS | RoHS Compliant |
| 工作电流 | 8 mA |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压（最小值） | 8.2 V |
| 工作电源电压（最大值） | 45 V |
| 删除 | Compliant |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | HTSSOP (PWP) | 28 |
| Device Marking | View |
| Package QTY | Carrier | 50 | TUBE |
| # of half-bridges | 4 |
| Functional Diagram | |
| # Output Channels | |
| RDS(ON) (HS + LS) | 1280 |
| Package Group | HTSSOP VQFN |
| Current Regulation Levels | 4 |
| Reference Design | Y |
| 附加功能 | |
| RMS Output Current | 1.1 |
| 工作温度范围 | -40 to 85 |
| # of Full Bridges | 2 |
| Datasheet | SLVS997F |
| TI Design | Y |
| Rating | Catalog |
| 峰值输出电流 | 1.6 |
| Control I/F | PH/EN |
| Vs | 45 |
| 输出配置 | 双全桥接 |
| 最高工作温度 | +85 °C |
| 高度 | 1.05mm |
| 最大工作电源电压 | 45 V |
| 安装类型 | 表面贴装 |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 8.2 V |
| 宽度 | 4.5mm |
| 封装类型 | HTSSOP |
| 最大集电极-发射极电压 | 45 V |
| 最大IGBT集电极电流 | 1.1A |
| 引脚数目 | 28 |
| 长度 | 9.8mm |
| 典型开关频率 | 50kHz |
| 电动机类型 | 步进器 |
| 变换器额定功率 | 4.46W |
| 尺寸 | 9.8 x 4.5 x 1.05mm |
| 工作电源电流 | 8 mA |
| Rds On - Drain-Source Resistance | 1280 mOhms |
| 输出数 | 2 Output |
| Development Kit | DRV8812EVM |
| 品牌 | Texas Instruments |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
