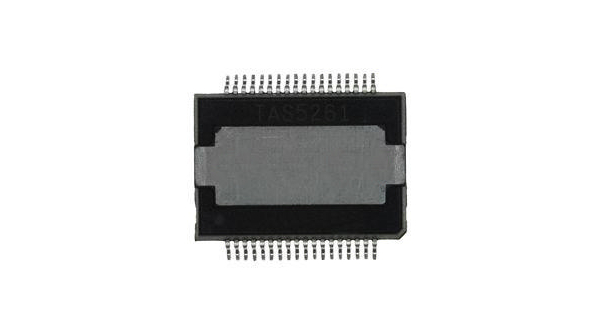

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 36HSSOP EP |
| 类型 | 3-Phase Motor Driver |
| 工作电源电压 | 12 V |
| 最大工作电流 | 12 mA |
| 工作温度 | -40 to 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Rail / Tube |
| 典型工作电源电压 | 12 |
| 供应商封装形式 | HSSOP EP |
| 最大工作电流 | 12 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| Package Height | 3.15 |
| 封装 | Tube |
| 最低工作电源电压 | 10.8 |
| 最大工作电源电压 | 13.2 |
| Package Width | 11 |
| PCB | 36 |
| Package Length | 15.9 |
| 最低工作温度 | -40 |
| 引脚数 | 36 |
| 功能 | Power Bridge - Logic Driven Power Stage |
| 汽车类型 - AC，DC | Brushed DC, PMSM |
| 安装类型 | Surface Mount |
| 应用范围 | General Purpose |
| 电压 - 负载 | 0 V ~ 52.5 V |
| 供应商设备封装 | 36-HSSOP |
| 电流 - 输出 | 8A |
| 电压 - 电源 | 10.8 V ~ 13.2 V |
| 封装/外壳 | 36-BSSOP (0.433", 11.00mm Width) Exposed Pad |
| 接口 | Parallel |
| 输出配置 | Half Bridge, (3) Triple |
| 其他名称 | 296-27518-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | 3-Phase PWM Motor Driver |
| 外形尺寸 | 16 x 11.1 x 3.3mm |
| 身高 | 3.3mm |
| 长度 | 16mm |
| 最大集电极发射极电压 | 5 V |
| 最大IGBT集电极电流 | 20A |
| 最大工作电源电压 | 13.2 V |
| 最高工作温度 | +85 °C |
| 最低工作电源电压 | 10.8 V |
| 最低工作温度 | -40 °C |
| 包装类型 | HSSOP |
| 典型开关频率 | 500kHz |
| 宽度 | 11.1mm |
| 安装风格 | SMD/SMT |
| 产品 | Fan / Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 工厂包装数量 | 29 |
| 系列 | DRV8332 |
| 电源电流 | 8 A |
| RoHS | RoHS Compliant |
| 工作电流 | 12 mA |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 12 V |
| 工作电源电压（最小值） | 10.8 V |
| 工作电源电压（最大值） | 13.2 V |
| 电机控制器类型 | 3-Phase Motor Driver |
| 删除 | Compliant |
| Motor Type | :PWM |
| No. of Outputs | :3 |
| 输出电流 | :8A |
| Driver Case Style | :HSSOP |
| No. of Pins | :36 |
| Supply Voltage Min | :0V |
| Supply Voltage Max | :52.5V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 4 - 72 hours |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :8332 |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :0V to 52.5V |
| Weight (kg) | 0.00027 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | HSSOP (DKD) | 36 |
| Device Marking | View |
| Package QTY | Carrier | 29 | TUBE |
| Rating | Catalog |
| 附加功能 | Needs +12V Gate drive supply & heatsink |
| TI Design | |
| Functional Diagram | fbd_sles256e.gif |
| Gate Drive | |
| Control I/F | PWM |
| Vs ABS | |
| Package Group | HSSOP |
| Datasheet | SLES256E |
| Vs | 52.5 |
| Current Sense Amps | |
| Reference Design | |
| HiRel | |
| # of half-bridges | 3 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
