产品描述
# TLC555CD 产品系列介绍
## 概述

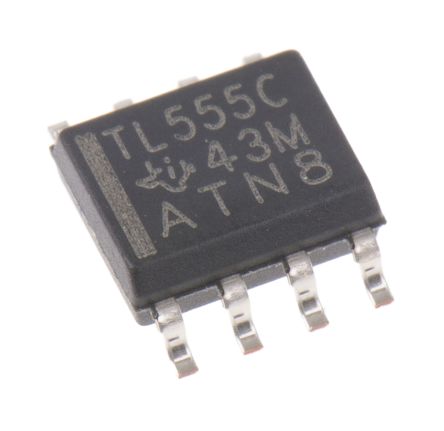

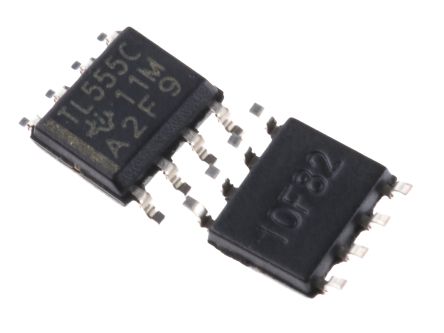

TLC555CD 是一款高度通用且广泛应用的集成电路（IC），属于 555 定时器家族。TLC555CD 以其可靠性、灵活性和易用性而闻名，已成为电子领域的常用器件，在从简单的业余爱好者电路到复杂的工业系统等众多项目中都有应用。
## 关键特性
### 1. 兼容性与低功耗
- **CMOS 技术**：TLC555CD 基于互补金属氧化物半导体（CMOS）技术。与传统的双极型 555 定时器相比，该技术具有诸多优势。CMOS 技术的功耗极低，非常适合对能源效率要求极高的电池供电应用。
- **宽电源电压范围**：它能在较宽的电源电压范围内工作，通常为 2 V 至 18 V。这种灵活性使其可用于各种电源场景，无论是基于低压微控制器的系统，还是高压工业控制电路。
### 2. 高输入阻抗
TLC555CD 的高输入阻抗意味着它从输入源汲取的电流非常小。这一特性十分有益，因为它能将对前级电路的负载效应降至最低，确保信号处理的准确性，并且在很多情况下无需额外的缓冲元件。
### 3. 精确的定时能力
- **精确的时间延迟和振荡频率**：TLC555CD 可配置为产生精确的时间延迟或振荡。用户只需调整外部电阻和电容的值，就能根据具体需求设置时间间隔或频率。其定时精度相对较高，适用于对精确计时有严格要求的应用，如时钟生成电路或对时间要求苛刻的控制系统。
### 4. 输出驱动能力
- **充足的灌电流和拉电流能力**：TLC555CD 的输出能够灌电流和拉电流。它通常可以直接驱动如 LED、小型继电器和其他低功率设备等负载。在许多简单应用中，这就无需额外的功率放大级，从而简化了电路设计。
## 工作模式
### 1. 单稳态模式（单触发）
在单稳态模式下，TLC555CD 作为单触发定时器工作。当在相应的输入引脚施加触发脉冲时，输出会在由外部电阻和电容值决定的一段时间内保持高电平。这种模式常用于脉冲展宽、开关去抖以及响应输入信号产生单脉冲事件等应用。
### 2. 无稳态模式（振荡器）
在无稳态模式下，TLC555CD 作为振荡器工作，产生连续的方波输出。通过改变外部电阻和电容的值，可以调整输出波形的频率和占空比。这种模式广泛应用于如 LED 闪烁电路、音调产生以及为数字电路生成时钟信号等应用。
### 3. 双稳态模式（触发器）
在双稳态模式下，TLC555CD 可用作触发器。通过在输入引脚施加适当的触发信号，可以在高电平和低电平之间切换输出状态。这种模式适用于如简单存储元件或根据外部输入信号控制电路状态等应用。
## 应用领域
### 1. 消费电子
- **LED 照明效果**：TLC555CD 可用于创建各种 LED 照明效果，如闪烁、渐变和追逐效果。
