SN65HVD233

# SN65HVD233产品系列介绍

## 1. 概述

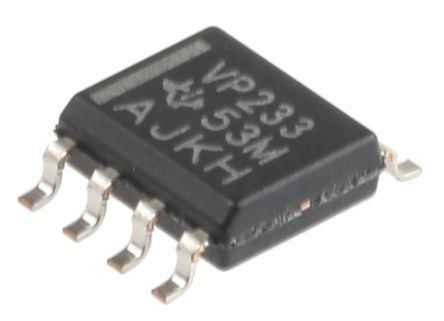

SN65HVD233是一个高度通用且可靠的产品系列，专为控制器局域网（CAN）应用而设计。CAN是一种在包括汽车、工业自动化和航空航天等多个行业广泛采用的串行通信协议，这得益于其强大的稳定性、高速数据传输能力以及多主通信特性。SN65HVD233系列作为CAN收发器，是将CAN协议控制器与物理总线相连接的关键组件。

## 2. 关键特性

### 2.1 电气特性
- **宽电源电压范围**：SN65HVD233可在较宽的电源电压范围内工作，典型范围为4.5V至5.5V。这种灵活性使其能够轻松集成到不同的电源系统中，满足各种设计要求。
- **低功耗**：该产品在设计时充分考虑了低功耗运行。在待机模式下，功耗极低，因此适用于对能源效率要求极高的电池供电应用。这一特性有助于延长整个系统的电池使用寿命。
- **高速数据传输**：该收发器支持高达1 Mbps的高速数据速率。这使得CAN总线上的节点之间能够进行快速高效的通信，确保实时应用中的数据及时交换。

### 2.2 稳定性与保护功能
- **故障保护**：SN65HVD233配备了全面的故障保护机制。它能够承受总线与电池、地以及其他节点之间的短路情况。这种保护措施确保了收发器以及整个CAN网络的可靠性，即使在可能出现电气故障的恶劣工作环境中也是如此。
- **静电放电（ESD）保护**：该产品在CAN总线引脚和收发器的输入/输出引脚上均提供出色的静电放电保护。这种保护有助于防止静电对组件造成损坏，而静电是电子系统中组件故障的常见原因。

### 2.3 兼容性
- **CAN协议兼容性**：SN65HVD233完全符合ISO 11898 - 2标准，这是高速CAN通信的国际标准。这确保了它能够与其他符合CAN标准的设备无缝集成，从而在多供应商环境中实现轻松互操作。

## 3. 功能框图与工作模式

### 3.1 框图
SN65HVD233由几个关键功能模块组成，包括发送器、接收器、电源稳压器和保护电路。发送器接收来自CAN协议控制器的数字信号，并将其转换为适合在CAN总线上传输的差分信号。而接收器则接收总线上的差分信号，并将其转换回数字信号供CAN控制器使用。

### 3.2 工作模式
- **正常模式**：在正常模式下，收发器完全处于工作状态，允许CAN控制器与总线之间进行数据的发送和接收。发送器和接收器均处于激活状态，设备随时准备参与CAN网络通信。
- **待机模式**：在待机模式下，收发器进入低功耗状态。发送器被禁用，接收器进入低功耗监听模式。当设备不主动参与通信时，此模式有助于节省电量。

## 4. 应用领域

### 4.1 汽车行业
- **车辆控制系统**：在现代汽车中，SN65HVD233可用于各种控制系统，如发动机控制单元（ECU）、变速器控制单元（TCU）和车身控制模块（BCM）。这些系统需要相互通信 。
