RC4558D

# RC4558D 产品系列介绍

## 1. 概述
RC4558D 是一款高度通用且应用广泛的双运算放大器产品系列。运算放大器，通常简称为运放，是模拟电路设计中的基本构建模块。RC4558D 系列集出色的性能、可靠性和成本效益于一身，适用于多个行业的广泛应用场景。

## 2. 关键特性

### 2.1 双放大器配置
RC4558D 最显著的特性之一是其双放大器设计。这意味着单个集成电路（IC）封装中包含两个独立的运算放大器。这种配置非常实用，因为它允许设计师在单个芯片内实现多种放大或信号处理功能，节省了电路板空间并减少了元件数量。例如，在立体声音频放大器电路中，一个运放可用于左声道，另一个用于右声道。

### 2.2 低功耗
RC4558D 设计为以相对较低的功耗运行。这使其成为电池供电设备或对电源效率有严格要求的应用的理想选择。在便携式音频设备（如耳机放大器）或小型测量仪器中，低功耗有助于延长电池寿命，为最终用户提供更长的使用时间。

### 2.3 宽电源电压范围
它可以在较宽的电源电压范围内工作。这种灵活性使得 RC4558D 能够应用于不同的电源环境。无论是由单节电池供电的低压系统（如 3V），还是采用双电源配置的高压系统（如 ±15V），RC4558D 都能正常工作。这种宽电源电压范围使其适用于从消费电子到工业控制系统等各种应用。

### 2.4 高增益和带宽
RC4558D 系列中的运算放大器具有高开环增益，这对于精确的信号放大至关重要。高增益可将小输入信号放大到可用水平。此外，它还具有合理的带宽，该带宽决定了放大器能够有效工作的频率范围。这使其适用于涉及音频信号的应用，以及一些低频通信和测量系统。

### 2.5 低输入失调电压
RC4558D 的输入失调电压相对较低。输入失调电压是为使运放输出电压为零而必须施加在其两个输入端子之间的电压。低输入失调电压确保放大器能够准确放大小输入信号，而不会引入显著误差。这在精密测量应用（如传感器信号调理电路）中至关重要。

## 3. 封装类型
RC4558D 有多种不同的封装类型可供选择，这为不同的电路板设计和制造工艺提供了灵活性。

### 3.1 DIP（双列直插式封装）
DIP 封装是一种传统的通孔封装。它的引脚可以插入印刷电路板（PCB）上的孔中，然后进行焊接。DIP 封装在原型制作过程中易于操作，适用于业余爱好者项目或小规模生产（手动焊接较为常见）。它们还具有良好的机械稳定性。

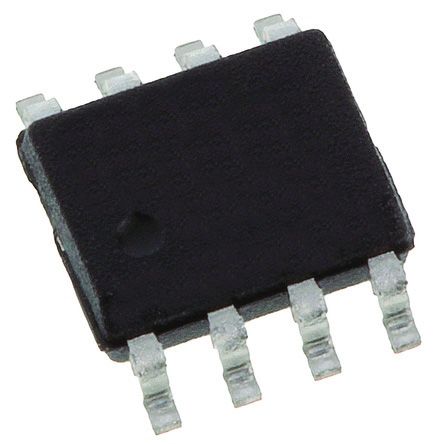

### 3.2 SOIC（小外形集成电路）
SOIC 封装是一种表面贴装封装。与 DIP 封装相比，它的占用空间更小，这对于高密度 PCB 设计非常有利。表面贴装技术（SMT）允许采用自动化组装工艺，更适合大规模生产。SOIC 封装还具有更好的……（原文此处未完整）
