NE5534AD

# NE5534AD：高性能运算放大器系列

## 1. 概述
NE5534AD是运算放大器（运放）产品系列中的知名成员。作为模拟电子电路的基础构建模块，该器件凭借卓越的性能特性在众多应用中成为首选方案。

## 2. 关键特性

### 2.1 低噪声
NE5534AD最显著的特性是其极低的噪声性能。在音频应用中，噪声会劣化信号质量，产生不必要的嘶嘶声或背景噪声。该器件具有极低的输入噪声电压密度（典型值仅为几纳伏/√赫兹），可在放大微弱信号时避免引入显著噪声，因此特别适合高保真音频系统，如前置放大器、调音台和麦克风前置放大器。

### 2.2 高增益
该运放提供高开环电压增益。开环增益是指未施加外部反馈时的运放放大系数。高开环增益赋予NE5534AD出色的信号放大能力，可精确地将微小输入信号放大至所需输出电平。这种高增益特性在需要精密信号放大的应用中至关重要，例如用于测量科学和工业设备中微弱电信号的仪表放大器。

### 2.3 宽带宽
NE5534AD具有相对较宽的带宽。带宽是指运放能有效工作的频率范围。宽带宽使运放能够处理高频信号而不会产生显著衰减，因此适合需要高速信号处理的应用场景，例如视频放大器——该器件可在宽频率范围内以最小失真精确放大视频信号。

### 2.4 低失真
器件具有较低的总谐波失真（THD）。THD用于衡量当输入为正弦波时，放大器输出信号与纯正弦波的偏离程度。低THD确保放大后的信号能高度还原原始输入信号，保持信号完整性。在音频应用中，低失真对高质量声音再现至关重要，可避免引入导致音频失真的有害谐波。

### 2.5 高压摆率
运放的压摆率是指输出电压的最大变化速率。NE5534AD具有较高的压摆率，可无失真地处理快速变化的输入信号。这一特性对于处理具有陡峭边沿或快速跃迁的输入信号尤为重要，例如在脉冲放大器或将数字信号转换为模拟信号的电路中。

## 3. 封装与引脚配置

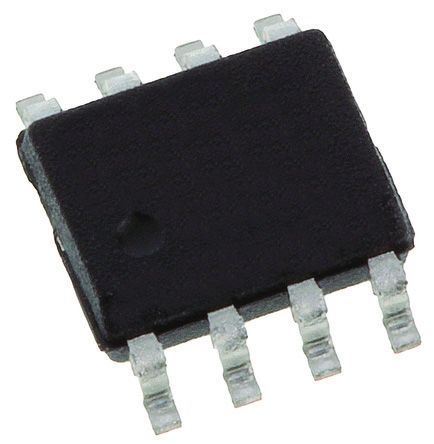

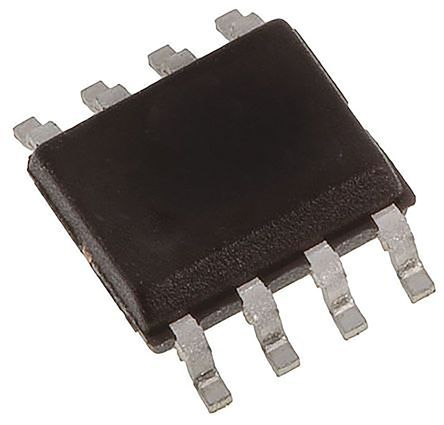

NE5534AD通常采用标准8引脚双列直插封装（DIP）或表面贴装封装。8引脚DIP封装便于在印刷电路板（PCB）上手工焊接，适合原型设计和小批量生产。其引脚配置明确规范，包含电源引脚（正负电源轨）、输入端子（反相/同相输入）及输出端子。这种标准化引脚布局便于集成到现有电路设计中，并能兼容多种PCB布局方案。

## 4. 典型应用

### 4.1 音频系统
如前所述，NE5534AD的低噪声、低失真和高增益特性使其成为音频应用的理想选择
